7 ástæður fyrir því að Pogo Pins eru besta tengilausnin

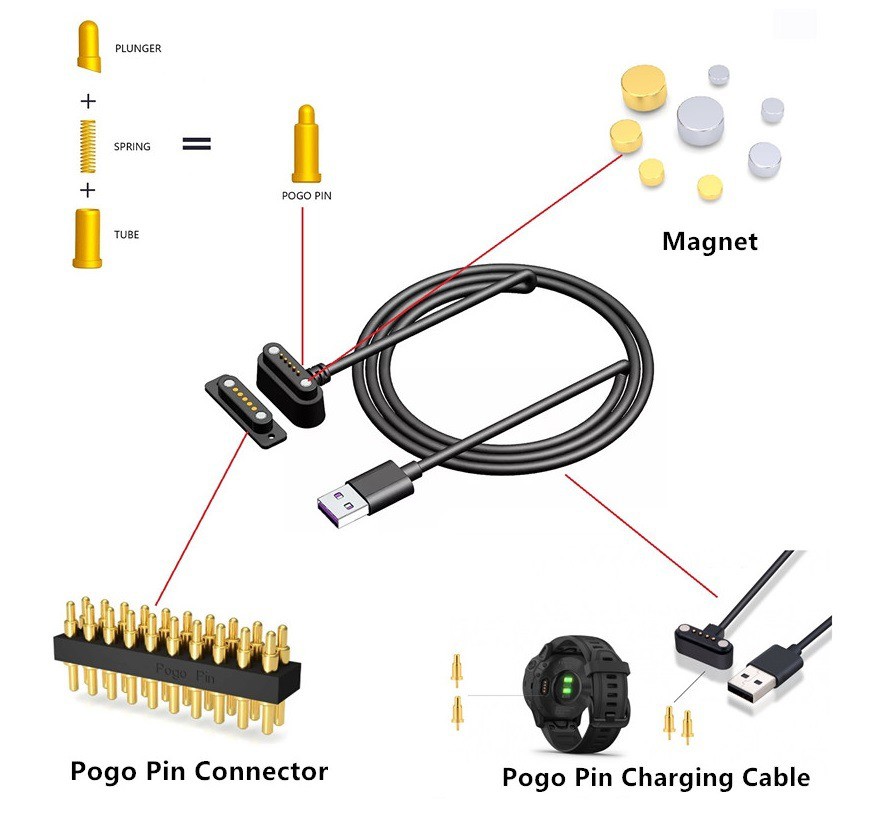

Pogo Pin passar fullkomlega fyrir mörg forrit eins og tengikví, borð-til-borð eða hleðslutengingar. Hér er hvers vegna.

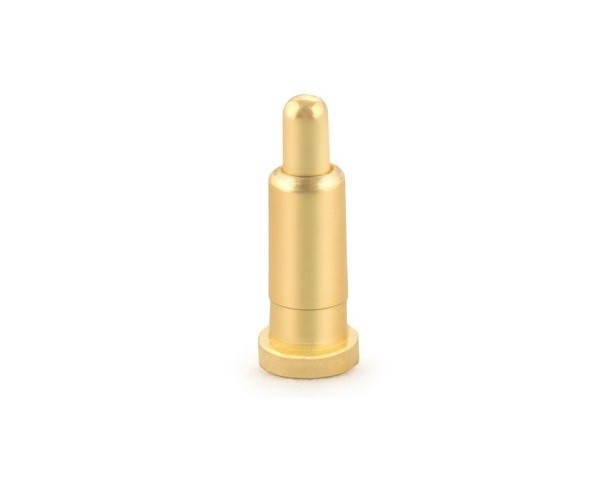

Fjöðurhlaðin tengi eða svokallaðir pogo-pinnar verða sífellt vinsælli þar sem áberandi fyrirtæki eins og Apple og Microsoft hafa notað þau í neysluvörur sínar.
Pogo pinnar sameina nokkra kosti sem greina þá frá flestum öðrum tengitegundum.
Í greininni í dag munum við ræða þessa kosti og skoða nánar hvernig hægt er að nýta þessa kosti í hönnun þinni.
Stutt saga um pogo pinna
Áður en við förum beint inn í 7 ástæðurnar skulum við byrja á stuttri sögu um pogo pinna. Tengitegundin hefur verið til í um það bil 50 ár. Verkfræðingar eldri gæslunnar munu muna að þessir pinnar höfðu ekki besta orðsporið. Þeir voru oft óstöðugir, með lágan straum og voru mjög viðkvæmir fyrir hvers kyns titringi sem gerði þá vanhæfa í mörgum forritum sem fólu í sér gagnaflutning. Frá því að hálfleiðaraprófunariðnaðurinn kom til sögunnar hafa fjöðraðir prófunarpinnar gert verulegar umbætur. Tækniframfarirnar sem höfðu verið nauðsynlegar til að minnka stærð þeirra niður í það stig sem myndi gera þær hentugar fyrir fínu vellina sem krafist er við IC prófunaraðferðir hafa færst yfir í pogo pinnatengi fyrir neytendur.
Svo hvers vegna eru Pogo prjónar svona vinsælir í dag og hvað gerir þá tilvalin fyrir mörg forrit? Hér eru ástæðurnar:
1. Við skulum tala um Pogo Pin Cost
Flest tengi eru framleidd með stimplunarferlinu. Þetta ferli tekur í rauninni þunnt málmstykki sem er myndað með því að stimpla málminn í rétta lögun með mót.
Skoðaðu þetta litla myndband sem útskýrir ferlið.
Öfugt við þetta eru pogo pinnar framleiddir með beygjuferlinu. Þetta ferli notar kringlótt málmstykki og snýst það mjög hratt. Skörp brún er þá að klóra þá hluta úr málmblokkinni sem ekki er þörf á.
Helsti munurinn á báðum ferlunum er kostnaðurinn við að búa til mót. Að framleiða mót getur kostað allt að 5000 USD. Þetta þýðir að kostnaður við þessa mold þarf að vera tekinn inn í útreikninginn sem getur verið verulegur verðþáttur. Skoðaðu þennan sýnishornsútreikning:
Sérstaklega fyrir óstöðluð tengi í litlu magni eru Pogo Pins skilvirkari valkosturinn. Í dæminu hér að ofan hækkaði verðið um meira en 80 prósent.
2. Besta tengi fyrir bestu notendaupplifunina

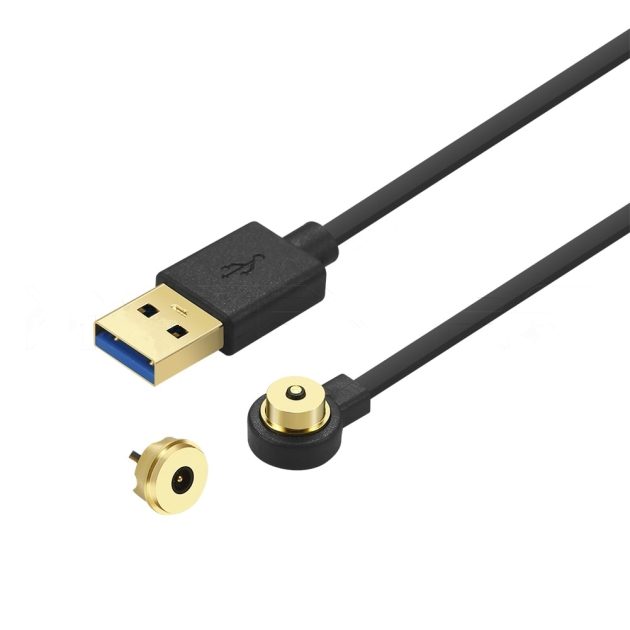

Fjöðurhlaðin tengi eru þægileg. Ég er viss um að allir hafa sína eigin lögmætu skoðun á Apple vörum, en þegar ég notaði Magsafe hleðslusnúruna fyrst í fartölvu vina minna árið 2008 var ég mjög undrandi. Þetta er snilld. Smelltu því bara á, sjálfvirk röðun, einfalt í notkun. Svona virkar verkfræði. Gera litlar breytingar á rótgrónum vörum sem gefa notendum þessi vááhrif og gera þá að tryggum vörumerkjaviðskiptavinum.
Pogo pinnatengi bæta oft þessa notendaupplifun. Sérstaklega þegar það er gert á þann hátt að samræma þau sjálfkrafa við tækið.
3. Rétt tengi fyrir lítið rými

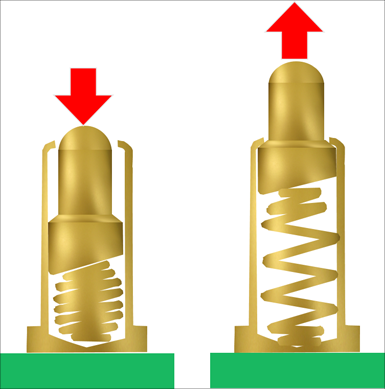

Flest tengi eru annað hvort stór og stöðug eða lítil og viðkvæm. Pogo Pins sameina báða kosti í einni vöru. Þeir geta verið óvenju smáir á meðan þeir lifa af allt að 1 milljón þjöppunar. Þetta er vegna sérstakrar vorhönnunar þeirra sem heldur stærð sinni og stöðugleika. Stimplað flatfjöður eykur álag á beygjuhornið á meðan spíralfjöður hefur jafna kraftdreifingu meðan á þjöppun stendur. Þetta gerir kleift að gera smærri hönnun.
4. Af hverju Pogo Pins eru endingargóðasta tengitegundin
Fjöðruð tengi eru einstaklega endingargóð. Ólíkt öllum öðrum tengitegundum eru pogo pinnar lóðrétt þjappaðir. Þessi eina stefnuþjöppun á öllum hlutum dregur verulega úr sliti á hverjum hluta. Málið hér er að þegar tengi er sett í, rispast tvær málmplötur hvor á aðra. Þetta mun rýra ytri málningu með tímanum og dregur úr núverandi burðargetu. Þessi áhrif eru sterkari þegar notandi tengir tengið af meiri krafti. Þetta getur hins vegar ekki gerst með pogo pinna þar sem einu núningsþættirnir eru samspil stimpils og tunnu. Þessi núningur myndast í gegnum innri fjaðrakraftinn sem er takmarkaður og tilgreindur af verkfræðingnum.
5. Tengi með miklu umburðarlyndi
Engin önnur tengitegund hefur jafn mikla gönguleið og raunin er fyrir pogo pinnatengi. Þetta veitir verkfræðingum og notendum gríðarlegt frelsi við notkun á tenginu.
Hægt er að bæta upp litlar framleiðsluvillur með vinnuferðunum. Tengin sem notuð eru inni í símanum þar sem lítil flat vortengi sem snerta tengiliði fingrafaraskynjarans voru fest á bakhlið símans. Á heitum svæðum stækkaði plastið á bakhliðinni og lyfti snertiflötunum frá tengjunum. Það hefði verið hægt að forðast þetta með því að nota tengi með lengri ferð, sem veitir meira þol fyrir slíkum aflögun efnis.
6. Einföld samsetningartenging
Eitt helsta atriðið við hönnun tækis er samsetningin. Að gera handvirkar tengingar er dýrt og krefst mikillar vinnu. Með borð-til-borðs tengi sem notar pogo pinna er engin handvirk röðun nauðsynleg. Hluta er hægt að setja saman fljótt á meðan
hafa mikinn sveigjanleika hvað varðar samsetningarröð. Þetta gerir pogo pinna að sífellt vinsælli vali. Með pinnum eins og skrúfapinnanum geta verkfræðingar jafnvel sameinað uppsetningu og tengingu á sama tíma.
7. Stöðugt straumflæði
Síðasti punkturinn er óvenjulegur stöðugleiki straumflæðisins. Hægt er að útbúa Pogo Pins fyrir sig með sérstökum gormkraftum og hönnun. Þegar gormkrafturinn er aukinn er stimpillinn þrýstur stöðugri að tunnunni inni í pinnanum. Þetta leiðir til betri leiðni. Mismunandi hönnun eins og boltahönnun og High Current Pogo Design leiða einnig til betri straumflæðis. Lykillinn hér er að hámarka fjölda snertipunkta milli stimpils og tunnu til að minnka líkurnar á tímabundinni aftengingu. Við aftengingu getur allur straumurinn runnið í gegnum gorminn sem getur valdið bráðnun gormsins og að lokum leitt til bilunar á pinnanum.
