Grunnhönnunarhugmyndin,Stimpill hönnun, ogVinnuhæð frá Pogo Pin

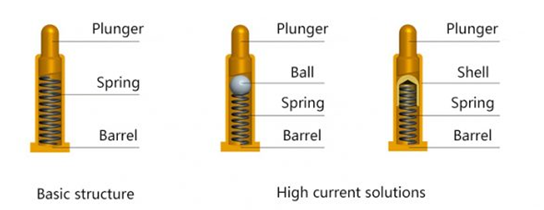

Grunnhönnunarhugmynd Pogo Pins (fjaðrað tengi):
Rafeiginleikarnir munu virkan finna leiðina með minnstu viðnáminu til að leiða strauminn, besta ástandið
Straumurinn verður leiddur frá nálarskaftinu að vegg ytri rörsins og síðan að PCB. Á þessum tíma er viðnámsgildið minnst.
Grunnstimpilhönnun Pogo Pins（Fjöðurhlaðna tengisins）:
Hlutdrægur hali
Bias Tail hönnunin er sú algengasta og ódýrasta í framleiðslu með góðu jafnvægi milli frammistöðu, verðs og stærðar. Þessi hönnun getur tryggt stöðuga botnviðnám.
Kostur: Lítil og stöðug viðnám
Aftur bora
Bakborinn er venjulega notaður í umhverfi með litlum tengjum, eins og þráðlausum heyrnartólum, snjallsímum eða litlum IoT-tækjum. lítil stærð getur uppfyllt mýktarkröfur viðskiptavina vegna þess að vorlengd þessarar hönnunar getur farið yfir lengd nálarrörsins. Í sumum tilfellum þar sem pláss er takmarkað.
Keiluhönnun
Þessi tegund af hönnun er besti kosturinn fyrir tengið með miklar sammiðjukröfur vegna þess að best er að stilla gorminn beint á mjókkandi halapinna á pinnaásnum. mjókkandi hali neðst á pinnaásnum er settur inn í gorminn til að minnka hristinginn á pinnaásnum. Kostur: Auðvelt að snúa, Lítil skekkja, Lítill kostnaður.
Kúluhönnun
Kúluhönnunin er besti kosturinn fyrir krefjandi umhverfi eins og þungar vélar, hleðslu og lækningatæki, snertingin er stöðugri og mikill straumur er mikilvægur.
Kostur: Stöðugt viðnám, getur farið í gegnum mikinn straum
Grunnvinnuhæð Pogo Pins（fjaðrað tengi）:
Almennt er magn þjöppunar við notkun 2/3 af heildarferð, ef magn þjöppunar er nægjanlegt er jákvæði krafturinn of lítill þannig að viðnám er ekki stöðugt.
Notkun pogo pinna í vinnuhæð mun auka endingu og afköst tengisins verulega.
Rafhlöðusnertiflöturinn eða gullfingur sem tengir pogo pinna skal vera laus við óhreinindi, oxun osfrv.
Vinsamlegast takmarkaðu notkunina innan þess sviðs forskrifta sem tilgreind eru á teikningunni.
