Hástraumshleðslutengisnúra 15A-30A
Byggingartæknilegar kröfur:
1. Tengi innihalda karl-, kven- og karlinnstungur. Gerð tengisins er 2P, og viðmiðunarpinnabilið er 4,2 mm;

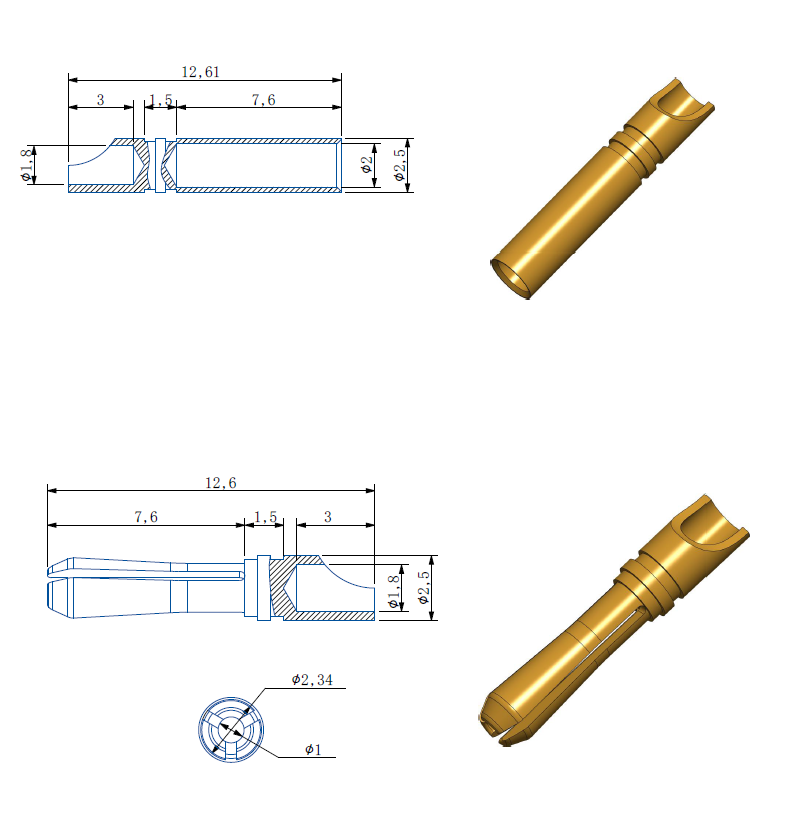

2. Ytri uppbygging karlhöfuðsins inniheldur 4 skrúfugöt. Stærðarkröfur eru sýndar á myndinni hér að neðan. Karlkyns leiðarinn styður suðu 18# AWG sílikonvír:
3. Endi kvenhaussins er hannaður til að vera þakinn gúmmíi og lengd aftan á gúmmíhúðuðu hausnum er ekki meiri en 5 mm.
Kvenleiðsla styður suðu á 18#AWG sílikonvír;

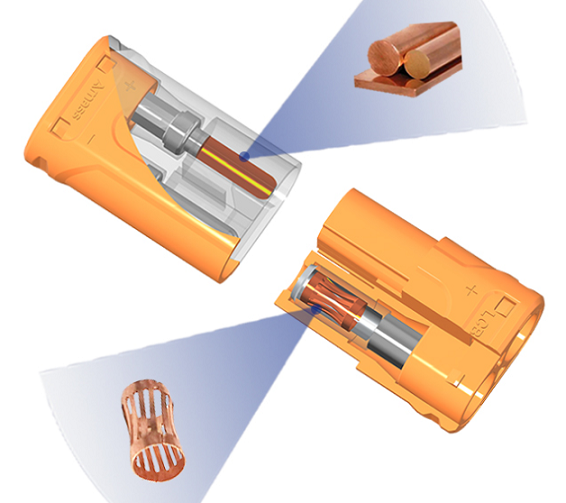

1. Kvenhöfuð 2. Karlkyns höfuð 3. Karlhöfuðsæti 4. Innsetningaruppbygging sem er andstæðingur afturábaks sem samsvarar karl- og kvenhaus, og merkt á plastskelinni plús
5. Stærð karlmannssætsins plastskeljar er eins og sýnt er á myndinni og pinnagerðin styður einnig suðu 18#AWG kísillvír;
6. Nauðsynlegt svið innsetningarkrafts: útdráttarkraftur 1~2kg, innsetningarkraftur 2~4kg;
Heildarlengd Minna en eða jafnt og 20 mm Raftæknilegar kröfur:
1. Stöðugur straumur 12~15A, augnabliksstraumur 25~30A;
2. Notaðu spennu Minna en eða jafnt og 250V, þola spennu Stærri en eða jafnt og 1500V;
3. Snertiviðnám Minna en eða jafnt og 0.8mΩ, einangrunarviðnám Stærra en eða jafnt og 500MΩ;
4. Yfirborð koparhlutanna er gullhúðað 2U og endingartíminn er meira en 1000 sinnum;
5. Stuðningur við vírmæli allt að 18# AWG;
6. Hitastigsviðnám -25~120 gráður;
7. Logavarnarefni UL94-VO, RoHS samhæft;
Karlkyns φ1,4 Kopar 6,2 Kvenkyns sílikonvír Karlmannssæti 8,4
