Hvernig á að hanna TWS heyrnartólsloftnetið?
Sem mikilvægur hluti af Bluetooth-einingunni gegnir Bluetooth-loftnet TWS höfuðtólsins einnig mikilvægu hlutverki í TWS höfuðtólinu. Hönnun Bluetooth loftnetsins og hæfi þess með höfuðtólinu hjálpar til við að bæta sendingargæði Bluetooth samskipta og bætir þar með raunverulega notendaupplifun.
Meðal núverandi TWS heyrnartóla eru mikið notaðir Bluetooth loftnet aðallega skipt í fjórar gerðir, nefnilega PCB loftnet um borð, FPC loftnet, keramik loftnet og LDS loftnet. Að þessu sinni mun I Love Audio Network deila hlutverki, gerðum og hönnunarvali TWS höfuðtólsins Bluetooth loftnetsins frá þremur þáttum: mikilvægi loftnetsins í TWS höfuðtólinu, kynningu á TWS höfuðtólinu Bluetooth loftnetinu og hvernig á að velja hönnun TWS heyrnartólanna.
1. Mikilvægi TWS heyrnartól loftnet
Frá gamaldags útvörpum til núverandi snjallhátalara, frá „stóru bræðrum“ til snjallsíma, frá hefðbundnum Bluetooth heyrnartólum til TWS sannra þráðlausra heyrnartóla. Í þróun rafeindatækni fyrir neytendur er loftnetið mikilvægur vélbúnaðar. Með fæðingu hugmyndarinnar um Internet of Everything er hlutverk loftnetsins enn mikilvægara fyrir snjallheimili, snjallbíla og snjalltæki sem hægt er að nota til að vera tengd hvert við annað og stjórnað af einni vél.
TWS heyrnartól eru True Wireless Stereo heyrnartól. Aðalnotkunaraðferðin er að tengjast farsímum eins og farsíma og tölvur í gegnum Bluetooth útvarpstíðni og senda síðan hljóðupplýsingar til heyrnartólanna og afkóða og gefa þær síðan út á heyrnartólendanum.
Í þessu ferli þarf Bluetooth loftnetið að virka sem "turn" til að hafa samskipti milli tveggja aðila og framkvæma verkefnin við að senda og taka á móti. Þess vegna, í TWS heyrnartólinu, bæta Bluetooth-kubburinn og Bluetooth-loftnetið hvert annað upp, til að átta sig á þráðlausri tónlistarspilun og forðast vírfjötra.
2. Kynning á TWS heyrnartólum Bluetooth loftneti
Sem mikilvægur vélbúnaðar TWS heyrnartólsins er núverandi þróun Bluetooth loftnets tiltölulega þroskuð. Það eru aðallega fjórar gerðir af PCB loftnetum um borð, FPC, keramik og LDS. Íhugaðu útlit TWS heyrnartólavörunnar, tíðnisviðskröfur og kostnað til að velja hentugustu loftnetsgerðina.

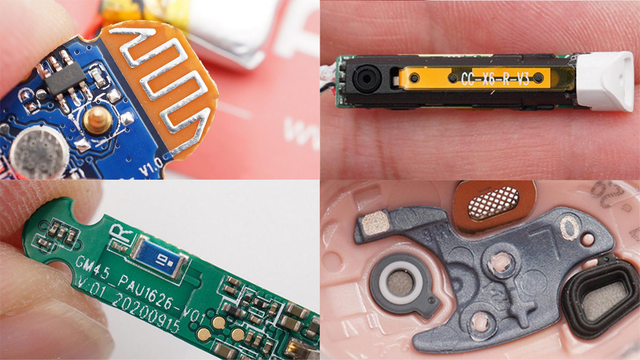

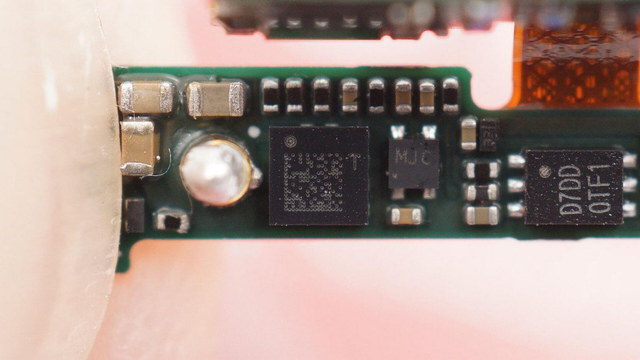

PCB loftnet um borð
Eins og nafnið gefur til kynna er PCB loftnetið um borð loftnetsgerð sem er beint teiknað á PCB borðið. Það er mikið notað í einni tíðni einingar rafrásum eins og Bluetooth einingar, WIFI einingar og ZIGBEE einingar. Í TWS heyrnartólum, vegna takmörkunar á hljóðstyrk, er notkun Bluetooth loftnetsins um borð tiltölulega sjaldgæf.
PCB loftnet um borð er hægt að hanna og útfæra af birgjum PCB borða, sem jafngilda hringrásarhluta borðsins.
Kostir: PCB loftnetið um borð hefur enga þörf fyrir marga kembiforrit og hægt er að teikna það beint á PCB án kostnaðar.
Ókostir: Nauðsynlegt svæði er stórt, stefnan er tiltölulega ein, aðeins hentug fyrir eitt tíðnisvið, samkvæmni mismunandi lota loftneta er tiltölulega léleg og truflunargetan er léleg.

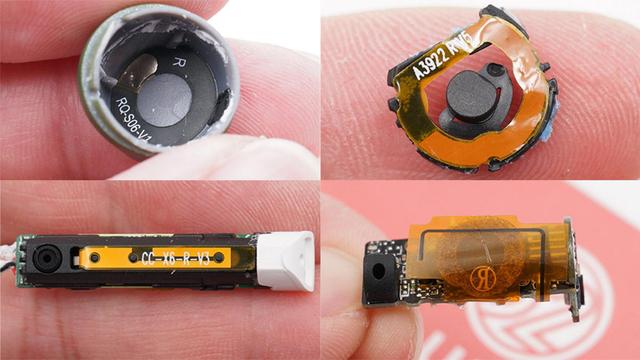

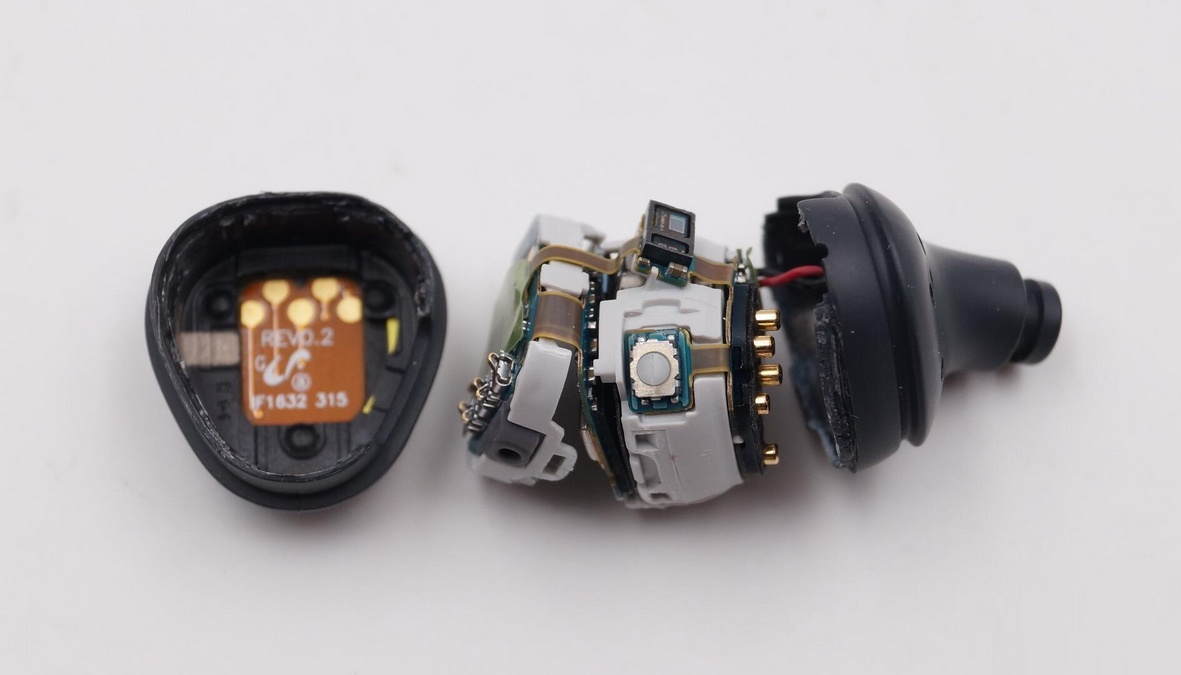

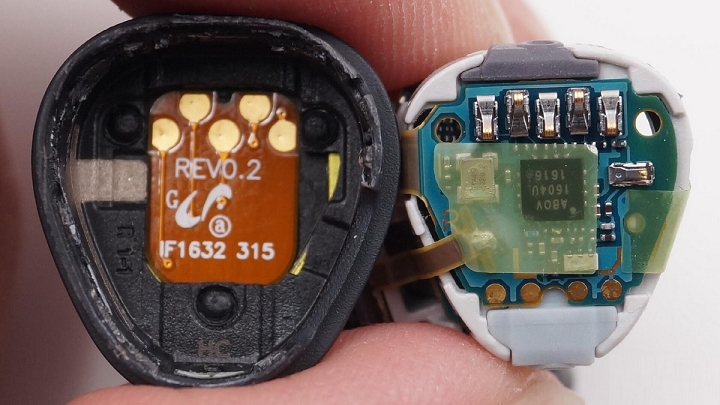

FPC loftnet
FPC loftnetið þróaðist frá PCB loftnetinu um borð. Vegna magntakmarkana á TWS heyrnartólinu getur plássið á innra móðurborðinu ekki rúmað loftnetið. FPC loftnetið jafngildir því að taka loftnetsrásina úr PCB og nota aðra ytri málma til að gera loftnetið að sérstökum íhlut. Svo að hægt sé að setja það betur í innra rými TWS heyrnartólsins.
FPC loftnet er hægt að gera með PCB borð verksmiðju af mjúku borði og sveigjanlegu efni.
Kostir: Gildir fyrir flestar litlar rafeindavörur, tíðnisviðin sem hægt er að búa til eru einnig rík, frammistaðan er betri og kostnaðurinn er lægri.
Ókostir: Hver vara þarf að kemba fyrir sig og lagfæra handvirkt.

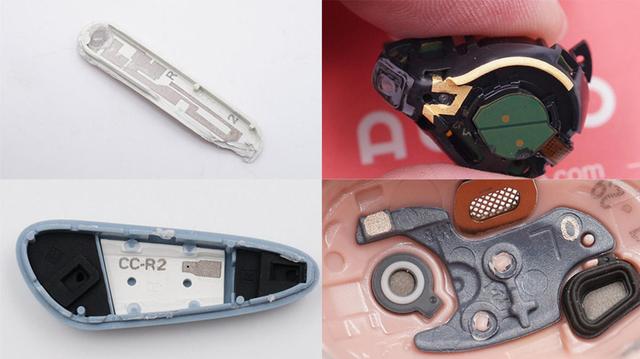

LDS loftnet
LDS loftnetið er frekari uppfærsla á FPC loftnetinu. Þrátt fyrir að FPC loftnetið hafi getað notað innra rými heyrnartólsins að miklu leyti þarf það samt flatt plan til að festa það við.
LDS loftnetið notar beina leysimótunartækni, sem notar leysitækni til að mynda beint málmloftnetmynstur á festingum, hlífðarplötum osfrv., sem hægt er að lasera á óreglulega fleti inni í heyrnartólunum og nýta enn frekar innra rými heyrnartólanna.
Framleiðendur LDS loftneta fyrir leysivinnslu, leysitækni og rafhúðun tækni geta stutt það.
Kostir: Hægt er að styðja allar áttir og hafa sterka samþykkt.
Ókostir: Kostnaðurinn er dýrari og það eru sérstakar kröfur um efni ytra yfirborðs vörunnar.

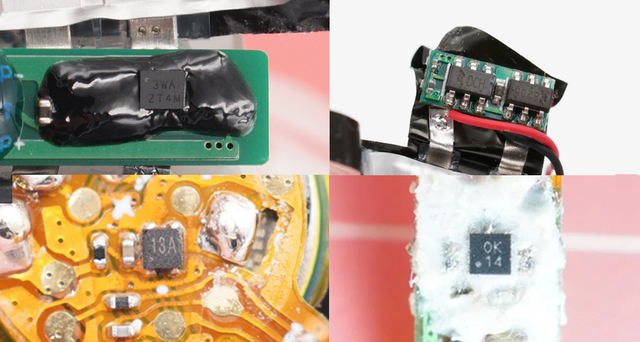

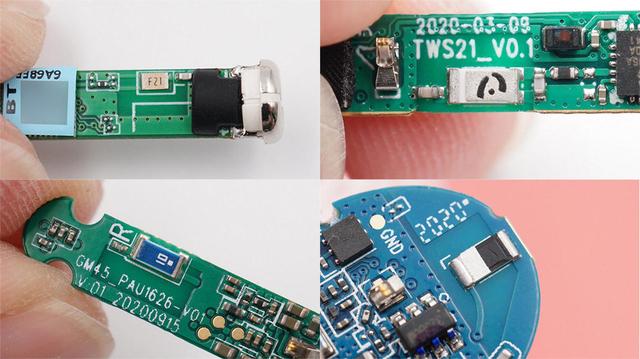

Keramik loftnet
Keramikloftnetið er önnur loftnetsvara sem er mikið notuð í Bluetooth-einingum. Það er nefnt eftir notkun keramikskelja. Það er aðallega skipt í tvær gerðir: blokk keramik loftnet og margra laga keramik loftnet.
Magn keramikloftnetið er að prenta málmhluta loftnetsins á keramikhraðflötinn og hægt er að prenta fjöllaga keramikloftnetið á hvert keramik dilectric lag í samræmi við hönnunarkröfur og minnka þannig stærð loftnetsins.
Kostir: Lítil stærð, auðveld notkun, litlum tilkostnaði, góð frammistaða og tekur aðeins lítið pláss.
Ókostir: Kröfurnar fyrir úthreinsunarsvæðið eru tiltölulega miklar, stefnuvirknin er tiltölulega ein og það eru kröfur um staðsetningu.

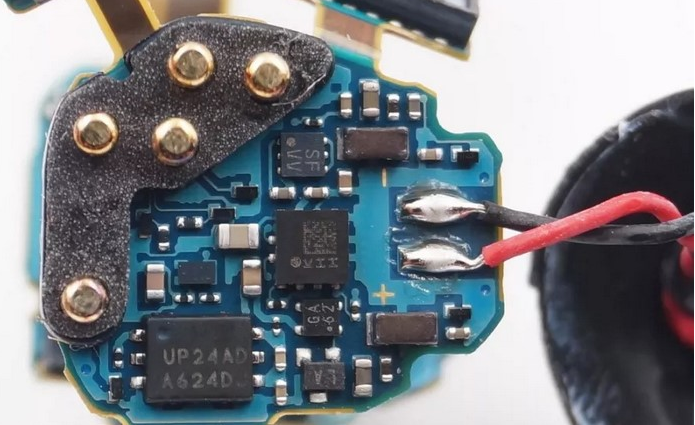

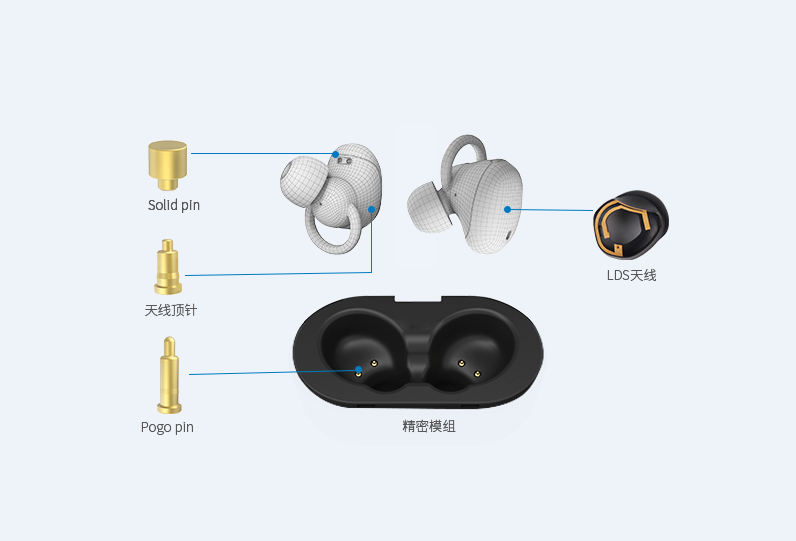

Pogo Pin loftnet
Hvernig á að velja rétt loftnet
Fræðilega séð, hvað varðar kostnað, kosta PCB og FPC loftnet minna, keramik loftnet eru í meðallagi og LDS loftnet eru dýrari; og hvað varðar plássnýtingu eru LDS loftnet sveigjanlegust og geta nýtt innra rými heyrnartólsins að fullu.
Hvað varðar frammistöðu er sendingar- og móttökugeta ytri loftneta almennt betri en innbyggðra loftneta. TWS heyrnartól eru hönnuð með innbyggðum loftnetum vegna takmarkana á magni og flytjanleika. Frammistaðan er tiltölulega svipuð og nauðsynlegt er að huga vel að ýmsum þáttum til að velja viðeigandi loftnet.
Hönnun Bluetooth loftnets TWS heyrnartólsins hefur áhrif á sendingargæði Bluetooth samskipta, sem aftur hefur áhrif á raunverulega notendaupplifun. Val á Bluetooth loftneti hefur áhrif á marga þætti eins og frammistöðu, tíðnisvið, kostnað og pláss til notkunar. Aðeins með því að huga að sérstökum vöruskilyrðum og notkunaraðstæðum og velja viðeigandi loftnet er hægt að beita hámarksafköstum vörunnar.
Tekið saman
Raunveruleg notendaupplifun TWS heyrnartóla krefst yfirbyggingar margra þátta til að hafa fullkomin áhrif. Sem aðalhluti TWS heyrnartólsins Bluetooth loftnetsins virkar það sem brú til að hafa samskipti á milli TWS heyrnartólsins og farsíma og veitir tryggingu fyrir stöðugleika Bluetooth tengingar TWS heyrnartólsins og gæði hljóðgæða sendingar.
Sem stendur eru helstu Bluetooth loftnet vörurnar sem notaðar eru í TWS heyrnartólum á markaðnum aðallega PCB loftnet um borð, FPC loftnet, keramik loftnet og LDS loftnet. Hver af þessum fjórum vörum hefur kosti og galla og þarf að huga að afköstum, tíðnisviði, kostnaði, notkunarrými o.s.frv., til að velja heppilegustu loftnetsvöruna og bæta afköst og samkeppnishæfni vörunnar.
Vinsældir TWS heyrnartóla hafa fljótt knúið upp uppfærslu tengdra iðnaðarkeðja. Framfarir í Bluetooth-einingum, Bluetooth-tækni, loftnetum og tengdri tækni tryggja tengingarstöðugleika, hljóðgæði og aðra þætti í frammistöðu. Núverandi TWS heyrnartól hafa sjaldan upplifað sambandsleysi á fyrstu stigum þróunar, og hljóðgæði hafa verið skemmd og hlé á spilunarvandamálum eru farin að eiga sér stað í þriggja eða fimm metra fjarlægð, sem hefur í raun bætt raunverulega notendaupplifun notandans.
