Hvernig á að tryggja áreiðanleika innri tengingar rafrænna vara?
Rafeindavörur eins og snjallsímar, flytjanlegur tæki og klæðanleg tæki eru smám saman að verða vinsæl í Kína og tíðni notkunar á þröngum hæðum spjald-til-borðs fjöðrunartengjum hefur einnig aukist. Sem neytendur er eftirspurn eftir flottri vöruupplifun endalaus eftirspurn og léttari og þynnri vörur eru orðnar í tísku. Hins vegar, fyrir framleiðendur fjöðrunartengja, hvernig á að tryggja áreiðanleika innri tenginga rafeindavara hefur orðið vandamál.

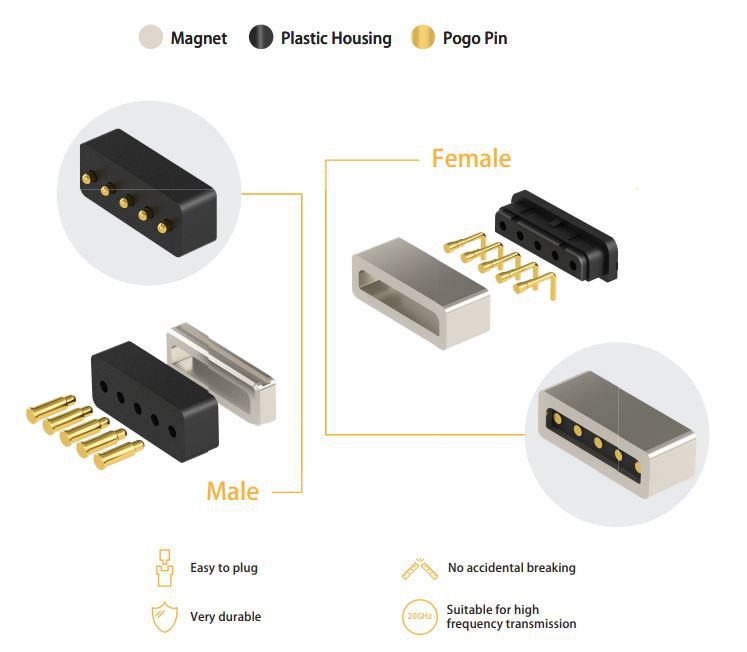

Almennt séð er pogo pinna tengið notað til að tengja tvö PCB eða PCB og FPC til að átta sig á vélrænni og rafmagnstengingu. Einkenni þess er að karl- og kvenkyns vorfjórfingurinn pogo pinnatengi eru pöruð, þannig að vorfingurinn Plastbolurinn og skautinn á pogo pinnatenginu hafa strangar samsvörunarkröfur.
Sveigjanleg tenging, auðvelt að setja upp, auðvelt að taka í sundur.
Núverandi borð til borðs er allt of lágt til að draga úr þykkt skrokksins. Stysta hæðin á'fjöðurfjórhlífartengi í heiminum er 0,6 mm. Að lágmarka þykkt vörunnar gegnir hlutverki tengingar og hefur það leitt til þess að sífellt fleiri ofurþunnir farsímar eru á markaðnum.
Snertibyggingin hefur sterka umhverfisþol, ekki aðeins sveigjanlegan heldur einnig" traust tenging" með mikla snertiáreiðanleika. Til þess að bæta sameinaðan kraft innstungunnar og klósins er einfaldur læsing valinn í fasta málmhlutanum og snertihlutanum. Sylgjabúnaðurinn bætir ekki aðeins samsetningarkraftinn heldur veitir einnig meiri innstungu- og útdráttartilfinningu þegar læst er. Og sumir framleiðendur bjóða upp á tvöfalda tengiliðabyggingu til að bæta áreiðanleika tengiliða. Boltinn á pinnunum hefur líka orðið þrengri og þrengri. Núverandi farsími er aðallega 0,4 mm pitch. Sem stendur hafa Panasonic, JAE og aðrir framleiðendur þróað 0,35 mm hæð, sem ætti að vera þröngasta spjald-til-borð fjöðrunartengið í greininni hingað til. 0,35 mm hæð er nú aðallega notuð í Apple farsímum og innlendum hágæða gerðum. Notkun þess mun vera þróunarstefnan undanfarin ár. Það hefur minnsta rúmmál, mesta nákvæmni, mikla afköst og aðra kosti, en það hefur kröfur um plástra og aðra stuðningstækni. Það er líka hærra. Þetta er mikilvægasta vandamálið sem margir framleiðendur vorfingjalds pogo pinnatengja þurfa að leysa, annars verður afraksturshlutfallið mjög lágt.
Til þess að uppfylla kröfur SMT ferlisins er stranglega krafist að lokalóðasvæði allrar vörunnar hafi góða samsvörun. Iðnaðarstaðallinn er venjulega 0,10 mm (hámark), annars mun það valda lélegri lóðun með PCB og hafa áhrif á notkun vörunnar. Áhrif.
Ofur-þröngt borð-til-borð vorfjólubólga pogo pinna tengi hefur nýjar kröfur um rafhúðun. Fyrir vörur með 0,6 mm hæð og eina vöru sem er minna en 0,4 mm á hæð, hvernig á að tryggja að gullhúðun og tináhrif vörunnar' Þetta er mikilvægasta vandamálið við smæðun á gormfjórhlífartengjum. Algeng venja núverandi iðnaðarins er að fjarlægja gullhúðað lagið með leysi til að loka fyrir lóðaleiðina, til að leysa vandamálið við að klifra ekki upp tini. Hins vegar hefur þessi tækni ókosti, það er að afhýða gullið. Á sama tíma mun leysirinn skemma nikkelhúðunarlagið, þannig að koparinn verður fyrir lofti, sem veldur tæringu og ryði.
