POGO PIN hönnun og framleiðsluferli
Hvernig á að velja viðeigandi POGO PIN
1. Gott POGO PIN-númer þarf að uppfylla eftirfarandi þrjú atriði:
①Áreiðanleg gæði
②Stöðug frammistaða
③ Uppfylltu kröfurnar.
Tímabær afhending pantana er líka mjög mikilvæg. Best er að fara til framleiðanda POGO PIN tengisins til að kanna málið. Umfang verksmiðjunnar, árangursríkar lausnir, vinnslubúnaður, framleiðslugeta og R&D getu, allt hefur bein áhrif á vörugæði, afhendingargetu og tæknilega aðstoð. Zhongzhengtian hefur kosti í hönnunarkerfinu, fjöldaframleiðslukostnaði og afhendingargetu vöru í greininni. Velkomin vinir til að koma í verksmiðjuna til samskipta.
POGO PIN fylgir þremur, þremur og fjórum meginreglum
1,40 prósent vandamálanna koma frá hönnun
Hönnun framenda er ósanngjörn og afturendinn er ónýtur (til dæmis er fingurstokkurinn hærri en plastplanið, PIN-nálarbilið er óreglulegt osfrv.).
2,30 prósent vandamála stafa af samskiptum
Á fyrstu stigum voru samskipti ýmissa tæknilegra krafna ekki skýr og raunveruleg notkun vörunnar var ekki ljós, sem var einnig ein helsta ástæðan fyrir tíðum vandamálum (til dæmis er RF-fjórhólf notað sem fingurbjartur hleðslunnar kassi, raunveruleg vinnuhæð passar ekki við teikninguna, miðfjarlægðin er ekki staðfest o.s.frv.). Skilja virknikröfur viðskiptavinarins og umfang umsóknar og geta mælt með forskriftum og breytum Pogo pinna á sanngjarnari hátt;
3,30 prósent vandamálanna stafa af ferlinu
Samsetning vörunnar hefur margar aðferðir og POGO PIN-númerið er óafturkræft vegna óviðeigandi notkunar í framleiðsluferlinu (til dæmis er stúturinn skemmdur, aðskotahlutir í pípunni, SMT kast osfrv.).

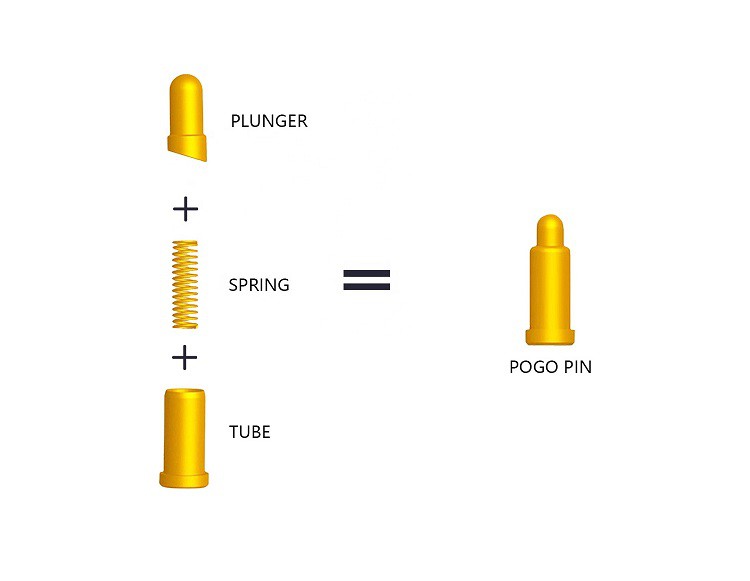

Grunnkynning á POGO PIN

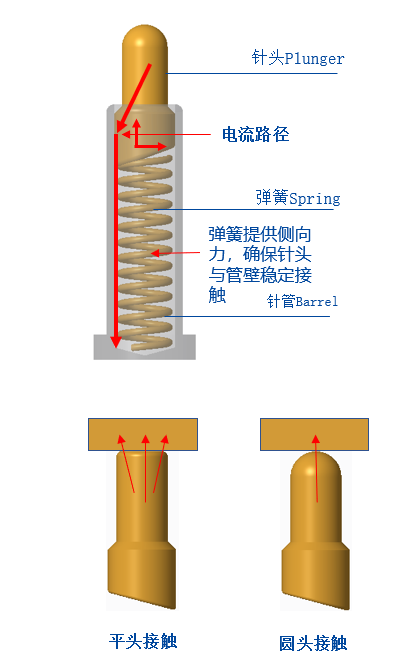

Af hverju er POGO PIN með skásniði uppbyggingu: Botninn á stimplinum á Pogo PIN er venjulega skáskipt bygging. Hlutverk skrúfaðrar uppbyggingar er að tryggja að Pogo pinninn haldi nálinni (stimpill) í snertingu við innri vegg nálarinnar (rör) þegar hún er að vinna þannig að straumurinn fari aðallega í gegnum. Gullhúðuð nál (stimpill) og nál (túpa) til að tryggja stöðugleika og lágt viðnám Pogo Pin.

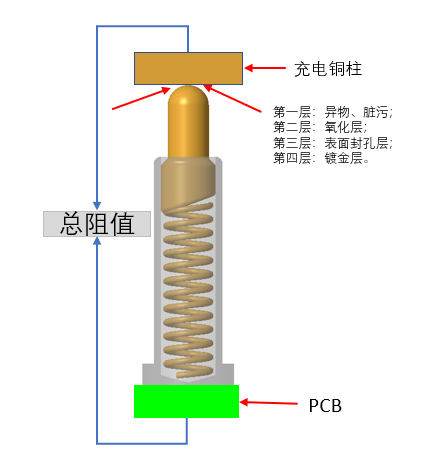

Af hverju notar POGO PIN hringlaga höfuðbyggingu? Vegna þess að Pogo Pin er venjulega tiltölulega lítill er mýktin sem krafist er ekki svo sterk. Ef það er notað á rafmagnsbanka eða lýsingu er mýktin fjögur eða fimm hundruð grömm eða jafnvel eitt eða tvö kíló. Auðvitað er betra að gera það flatt. , Flathausinn hefur stórt snertiflötur og kraftur hans er nóg til að brjóta oxíðlagið á snertiflötinum til að ná fullum snertingu við það. Flestir kringlóttu hausarnir eru notaðir á TWS Bluetooth heyrnartólum og snjallarmbandsúrum. Hámarks teygjanlegur kraftur fer ekki yfir 150 grömm (teygjanlegur kraftur fingurbjargar hleðsluboxsins er á milli 20-35gf), og teygjanlegur kraftur snertingar milli yfirborðs og yfirborðs mun dreifast og koparnum dálkur á enda heyrnartólsins verður ekki brotinn. Oxíðlagið er ekki nóg, sem veldur ófullnægjandi snertingu og lélegri snertingu. Á þessum tíma, ef hringlaga höfuðbygging er notuð til að ná snertingu frá punkti til yfirborðs, safnast teygjanlegur kraftur á einn punkt og snertingin verður náttúrulega miklu nægilegri.
Frammistöðubreyta/frammistöðubreyta
helstu frammistöðubreytur
A. Vinnuspenna: Minna en 12 Volt DC
B. Málstraumur: 1.0 Amper /Pin
C. Vinnuhitastig: -40 gráður til 85 gráður.
D. Geymsluhitastig: 25 gráður plús /-3 gráður.
E. Raki vinnuumhverfis: 10 prósent RH til 90 prósent RH
F. Ending (líftími): 10,000 lotur.
G. Snertiviðnám: 200 mOhm Hámark. @vinnandi högg
(Við vinnuslag: 200mOhm/Max)

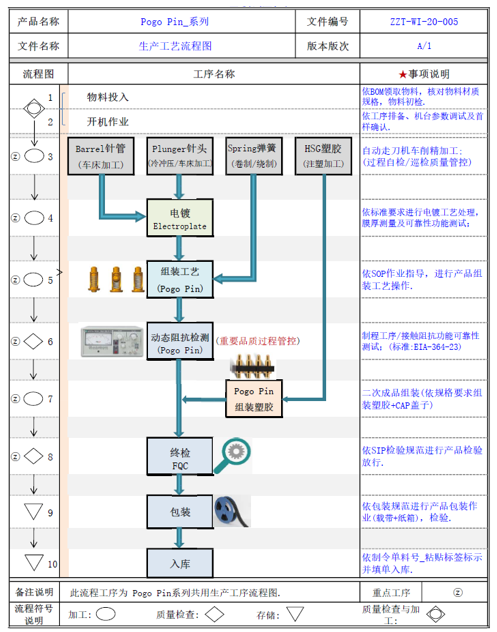

Framleiðsluferli/制造工艺

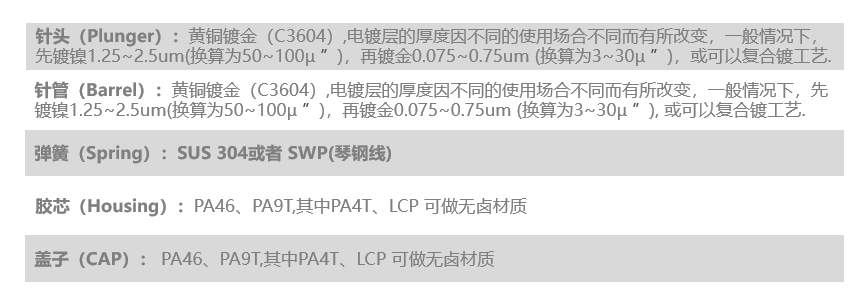

Samsetningaraðferð vöru
Rafhúðun ferli flæði
Hvaða breytur þarf að staðfesta í framhliðarhönnun
① Staðfestu fjarlægðina frá PCB borðinu að snertiflötur koparsúlunnar á heyrnartólendanum (þ.e. vinnuhæð POGO PIN).
② Staðfestu fjarlægðina frá PCB borðinu að plastyfirborði hleðsluboxsins (það er hámarkshæð POGO PIN nálarrörsins, nálarrörið má ekki fara yfir þessa hæð).
③ Staðfestu fjarlægðina milli miðju PIN-nálarinnar og miðju hringsins
(Staðfestu stærð hattsins þegar teipað er seinna til að koma í veg fyrir truflun við SMT plástur).
④ Staðfestu stærð PCB borðsins og plássið undir borðinu
(Bjartsýni og endurbætt fyrir POGO PIN).
PS: Mælt er með þvermáli PCB borðsins að vera 1,6 mm, og mælt er með því að þvermálið sé gert í gegnum borðbyggingu þannig að áhrifin verði betri og hefur eftirfarandi kosti: ① Plásturinn er stinnari; ② Nálarplássið er aukið, nálinni er forpressað meira og snertingin er nægjanlegri.
Hvers vegna ætti að skána botn nálarinnar: Ef hún er slétt, verður straumurinn leiddur af gorminni, sem gerir miklar kröfur til gormsins, og gorminn er svo þunnur að auðvelt er að brenna út.
