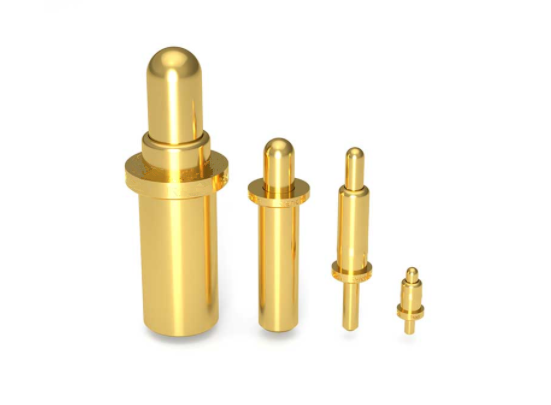

Dip Spring-hlaðinn Pogo Pin
Dual-in-line pakka pogo pinnar (enska: dual in-line pakki), einnig þekktur sem DIP pakki eða DIP pakki, skammstafað sem DIP eða DIL, er pökkunaraðferð fyrir samþættar hringrásir. Lögun samþættu hringrásarinnar er rétthyrningur. Það eru tvær samsíða raðir af málmpinnum á hliðinni, kallaðir pogo pinnahausar. Hægt er að lóða DIP-pakkaða íhluti í húðaðar gegnumholur á prentuðu hringrásinni eða setja í DIP-innstungur.

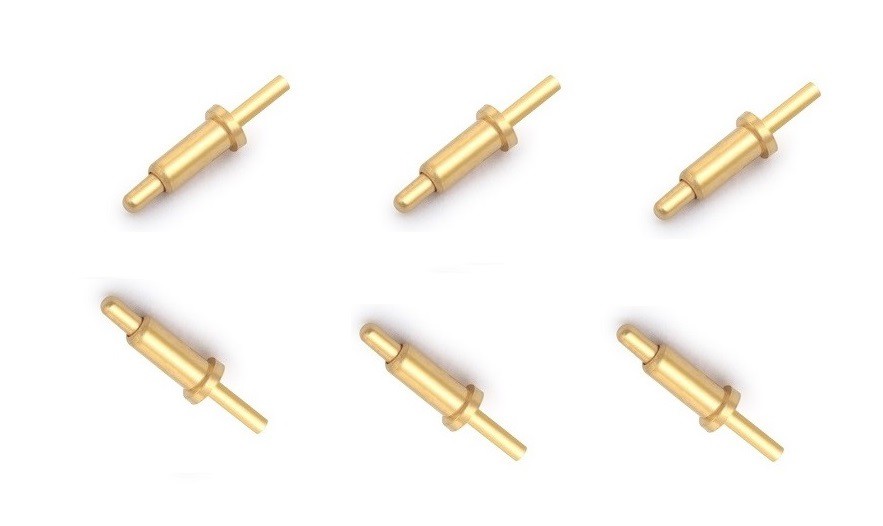

Dip Spring-hlaðinn Pogo Pin
DIP pogo pinna pakkað CPU flís hefur tvær raðir af pinna sem þarf að setja inn í flís falsið með DIP uppbyggingu. Auðvitað er líka hægt að setja það beint inn í hringrás með sama fjölda lóðahola og rúmfræðilegu fyrirkomulagi til að lóða. DIP-pakkaðar flísar ættu að vera tengdar og aftengdar úr flísarinnstungunni með sérstakri varúð til að forðast skemmdir á pinnunum. Uppbyggingarform DIP pakka eru marglaga keramik DIP DIP, eins lags keramik DIP DIP, blý ramma DIP (þar á meðal gler-keramik innsigli gerð, plast umbúðir uppbyggingu gerð, keramik lágbræðslu gler umbúðir gerð) Bíddu.

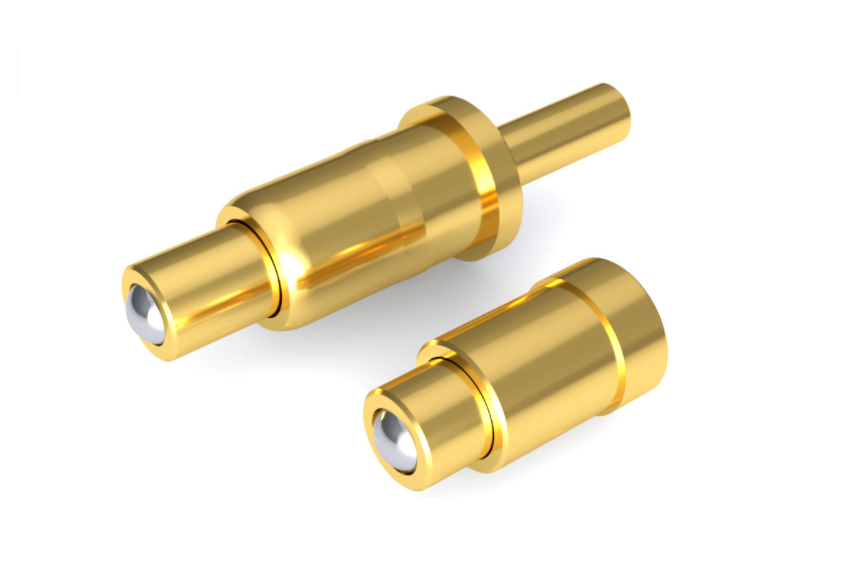

Dip Spring-hlaðinn Pogo Pin
Algengt notaði DIP pakkinn er í samræmi við JEDEC staðalinn og hæðin (pitch) milli pinna tveggja er {{0}},1 tommur (2,54 mm). Fjarlægðin á milli pinnana tveggja (raðabil, línubils) fer eftir fjölda pinna, algengastur er 0,3 tommur (7,62 mm) eða 0,6 tommur (15,24 mm) ). Aðrar sjaldgæfari fjarlægðir eru 0.4" (1{{20}}.16mm) eða 0.9" (22.86mm) og sumar pakkar hafa 0.07" (1.778 mm) hæð og 0.3", 0.6" eða 0.75" línubil.
DIP-pogo pinnapakkarnir sem notaðir voru í fyrrum Sovétríkjunum og löndum Austur-Evrópu eru nokkurn veginn nálægt JEDEC staðlinum, en nota metraska 2,5 mm hæðina í stað keisaraveldisins 0,1 tommur (2,54 mm).
Fjöldi pinna í DIP pakkanum er alltaf jöfn tala. Með {{0}}.3" línubili, eru 8 til 24 pinnafjöldi sameiginlegir og pakkar með 4 eða 28 pinna sjást stundum. Fjöldi pinna er 24, 28, 32 eða 40 ef röðin bilið er 0,6 tommur og pakkar með 36, 48 eða 52 pinna eru einnig fáanlegir. Örgjörvar eins og Motorola 68000 og Zilog Z180 eru með pinnafjölda upp á 64, sem er hámarks pinnafjöldi fyrir algengan DIP pakka.
