Type-C Pogo Pin tengi
Tegund-C tengið er eintengislausn fyrir gagna-, orku- og A/V forrit, grannt snið þess hentar fyrir farsíma og það er nógu endingargott fyrir iðnaðarnotkun. -C tengi, vegna vaxandi notkunarsviðsmynda af Type-C tengjum, verða kröfur um frammistöðu gerðar til þátta eins og hátíðnimerkja, vélrænna eiginleika, rafmagnsgetu og umhverfisbreytinga. Þess vegna þurfa framleiðendur fullkomið sett af prófum þegar þeir framleiða tengdar vörur. Vottunaráætlunin og aðstoð og samráð faglegra rannsóknarstofa (iðnaðarupplýsingar丨GRL stækkar Dongguan rannsóknarstofuna og bætir við nýjum prófunargetu) getur tryggt að vörurnar uppfylli gæðaskilyrði og sýni fullkomlega virknikröfur; faglegar rannsóknarstofur og vottunarstofur munu einnig prófa (rafmagnspróf), vélrænt próf (vélpróf) og umhverfispróf (umhverfispróf) nauðsynlegt prófunarefni til að gera viðeigandi prófunarsannprófun til að tryggja að vörur framleiðanda geti uppfyllt staðla samtakanna, framleiðandinn í tilheyrandi vottunar- og prófunarstöð sannreyndur Í því ferli verða framleiðslubreytur einnig safnað til að auðvelda síðari framleiðslu; til að tryggja áreiðanleika og samfellu vörunnar munum við í dag skilja stuttlega framleiðsluferlið þessa viðmóts
Stutt lýsing á framleiðsluferli Type-C tengi, má skipta ferlinu í fjögur megin framleiðsluþrep: stimplun, rafhúðun (PlaTIng), sprautumótun (Moulding) og samsetning (samsetning).
Stimplun
Framleiðsluferlið fyrir Type-C tengi byrjar venjulega með stimplaðri kló. Stimplun er byggð á stórum og meðalstórum háhraða stimplunarvélum og Type-C tengi (plögg) eru stimplað úr þunnum málmstrimlum. Annar endi stóru málmröndarinnar er sendur á framenda gatavélarinnar og hinn endinn er vafinn utan um sérvitringahjólið yfir vökvapressuaðgerðarborði gatavélarinnar.

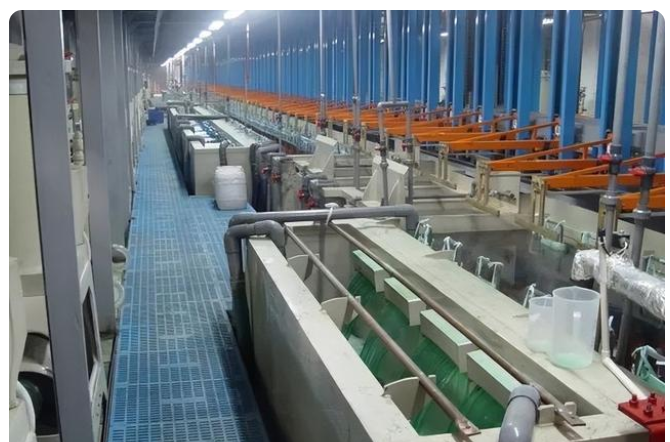

Rafhúðun ferli (PlaTIng)
Eftir að stimplun tengipinna er lokið er næsta ferli rafhúðun (PlaTIng); á þessu stigi mun rafræna snertiflötur tengisins vera húðaður með ýmsum málmefnishúðun, nikkel rafhúðun, tini rafhúðun og hálfgullhúðun, Forðastu loftoxun og bæta leiðni. Vandamál svipað stimplunarstiginu, eins og pinnasnúningur, brot eða aflögun, kemur einnig fram þegar stimplaðir pinnar eru færðir inn í rafhúðun búnað. Pinnarnir verða einnig brenglaðir, sprungnir eða vansköpuð á meðan á öllu ferlinu að fæða stimpluðu pinnana í rafhúðunina. Og galla þessarar gæða er mjög auðvelt að greina á grundvelli ofangreindrar tækni. Hins vegar, fyrir flesta vélsjónkerfisbirgja, eru margir gæðagallar í rafhúðununarferlinu áfram „bannsvæði“ fyrir skoðunarkerfi. Framleiðendur tegunda-C-tengja vilja skoðunarkerfi sem geta greint margs konar ósamræmi galla, svo sem litlar rispur og göt, á húðuðum yfirborðum tengipinna. Þó að auðvelt sé að bera kennsl á þessa galla á öðrum vörum (svo sem botni úr áldósum eða öðru tiltölulega sléttu yfirborði); Vegna óreglulegrar og hallaðrar yfirborðshönnunar á flestum Type-C tengjum, er erfitt fyrir sjónskoðunarkerfi að bera kennsl á þessa fíngerðu galla sem krafist er.
Sprautumótun (mótun)
Sprautumótun (Moulding) vísar til plastkassasætis rafrænna USB-tengisins sem myndast með því að setja bráðið plast inn í málmefnisdekkfilmuna og kæla síðan hratt og myndast. Þegar bráðið plast nær ekki að fylla himnuna verður svokallaður „leki“; þetta er dæmigerður galli sem þarf að greina á sprautumótunarstigi. Aðrir gallar fela í sér að fylla eða stinga innstungunum að hluta (þessum verður að halda hreinum og sléttum fyrir rétta tengingu við pinna eftir samsetningu). Vélsjónkerfi fyrir gæðaskoðun eftir inndælingu eru tiltölulega einföld í framkvæmd, þar sem auðvelt er að greina leka í skothylkihaldara og tengdum tjakkum með baklýsingu. Það er dæmigerður galli sem þarf að athuga í sprautumótunarferlinu. Aðrir ókostir eru að fullu eða að hluta til stíflu á innstungunum (sem verður að halda hreinum og óhindruðum fyrir rétta pörun við pinnana í lokasamsetningu).

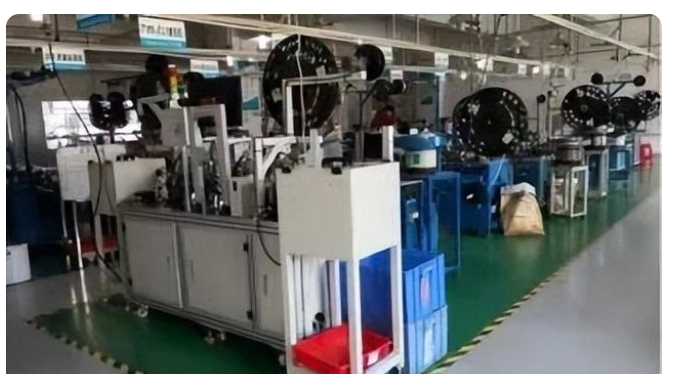

Samkoma
Lokaferlið við framleiðslu C-tengja er fullunnin vörusamsetning (samsetning). Það eru tvær leiðir til að tengja og setja saman pinnana með rafhúðuninni og sprautumótuðu kassasætinu: stakar innstungur eða samsettar innstungur. Einn pinna er tengdur í einu; samsetningartappinn er myndaður í par af innstungum til að mynda par af innstungum, sem þýðir að nokkrir pinnar eru tengdir við kassainnstunguna í einu. Sama hvaða tengiaðferð er notuð til að setja saman þarf framleiðandinn að greina hvort leka sé í öllum innstungunum og rétt staðsetning á samsetningarstigi, til að tryggja að allir pinnar geti ekki haft allar villur og leka og nákvæm staðsetning verður að vera viðeigandi.
Prófunarferli fyrir tegund-C tengi

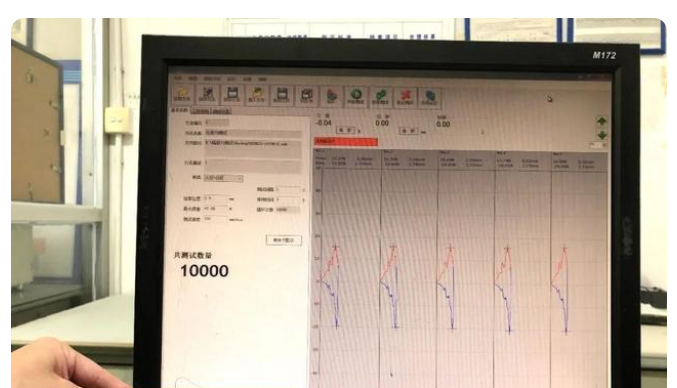

Innsetningarkraftur
Kraftprófun tengisins vísar til kraftsins sem þarf til að setja inn og draga út rafeindatengin á báðum endum karl- og kvenenda sem passa saman. Eftirfarandi prófanir eiga við um innsetningarkraft, útdráttarkraft, plasthaldskraft og notkun. Innstungakrafturinn er mikilvægur vélrænni eiginleiki og breytur tengisins og stærð þess hefur áhrif á tilfinningu tengisins og innri hönnunarbyggingu þess. Sem stendur er hægt að nota innstungiskraft töflu-til-borðs tengisins, sem er mest notaði farsíminn, spjaldið örnálareining sem getur sent straum- og leiðslumerki í prófinu, sem er gagnlegt fyrir stöðugleikann. prófsins. Það getur sent mikinn straum á bilinu 1-50A, yfirstraumurinn er stöðugur og sléttur og hann hefur góða tengivirkni. Nú viljum við. Fyrir innsetningarkraftsprófið, prófum við fyrst endingu 10,000 sinnum, og skilyrðin eru 200 sinnum í eina klukkustund og fimmtíu klukkustundir.
Próftíminn er 50 klukkustundir, að meðaltali 200 sinnum á klukkustund
hátíðnipróf
Hvað varðar virkni var USB-inn aðeins kapall, en með inngripi Emark-flögunnar af USB3.1 ætti að segja að kapallinn í dag sé tengibúnaður, svo flókið er allt annað. Aðgerðir á flísinni verða að vera öflugri (kóðun, þjöppun osfrv.), en í raun eru flestar núverandi USB snúrur alltaf á netinu og aðgerðin er að senda gögn (raunverulegar hátíðnikröfur tengisins hafa lítil áhrif á sendingu gagna. Þess vegna, fyrir utan þann hluta sem sendur er til félagsins til prófunar, prófa venjuleg fjöldaframleidd tengi ekki hátíðniviðnámsframmistöðuna), hleðsla tækisins (eins og er stærsta hlutverk forritsins okkar er til að hlaða tækið, þó að það sé gagnaaðgerð, er raunveruleg umsóknaratburðarás mjög Ef þú vilt vernda þessar aðgerðir þarftu að byrja á hönnun og framleiðsluforriti tengisins, þannig að það eru mörg hönnunarforrit í tenginu. Efni, einangrun, forvarnir gegn skammhlaupi milli skautanna og skelja, og sumum ódýrum tengjum er líklegt til að sleppa beint. Þeir eru kallaðir bardagaútgáfutengi. Framleiðendur með gæði Ekki er mælt með kröfum til að nota þær og það verða endalaus vandræði.
