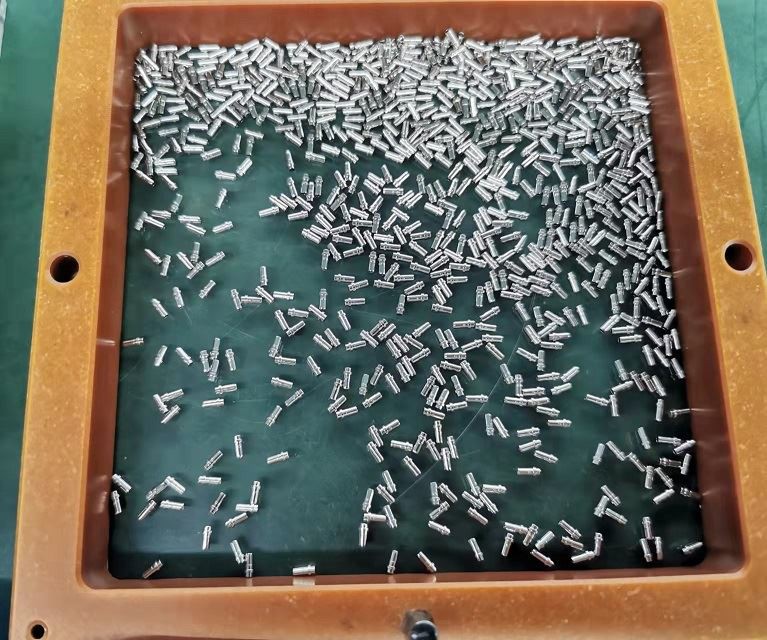

Frábær rafhúðun tækni Pogo Pin Ródínhúðuð
Það eru mörg rafhúðun ferli og efni. Gullhúðun er algengasta vinnslutækni okkar og efni, en palladíumhúðun, ródínhúðun og rútheníumhúðun eru betri en gullhúðun.
Gullhúðun Gullhúðun notar ekta gull, jafnvel þó að það sé bara húðað með þunnu lagi, þá er það nú þegar nærri 10% af kostnaði við allt hringrásarborðið. Gullhúðun notar gull sem húðunarlag, eitt er til að auðvelda suðu og hitt er til að koma í veg fyrir tæringu; meira að segja gullfingur minniskubba sem hafa verið notaðir í nokkur ár eru enn glansandi.
Kostir: sterk leiðni, góð oxunarþol, langt líf; þétt húðun, tiltölulega slitþolin, almennt notuð við suðu og stíflur. Ókostir: hærri kostnaður og lélegur suðustyrkur.
2. Kemískt gull/dýfingargull Chemical nikkel immersion gold (ENIG), einnig þekkt sem kemískt nikkel gull, immersion nikkel gold, skammstafað efna gull og immersion gull. Immersion gold er efnafræðileg aðferð, þykkt lag af nikkel-gull álfelgur með góða rafeiginleika er vafinn á kopar yfirborðið og getur verndað PCB í langan tíma. Útfellingarþykkt innra lagsins af nikkel er almennt 120 ~ 240μin (um 3 ~ 6μm) og útfellingarþykkt ytra lagsins af gulli er yfirleitt 2~4μtommu (0,05 ~ 0,1μm). Immersion gull getur gert PCB kleift að ná góðri rafleiðni við langtíma notkun, og það hefur einnig umhverfisþol en önnur yfirborðsmeðferðarferli hafa ekki.
Kostir:
a. Yfirborð PCB sem er meðhöndlað með gulli er mjög flatt og hefur góða samplanarleika, sem er hentugur fyrir snertiflöt hnappsins.
b. Immersion gull hefur framúrskarandi lóðhæfileika og gull mun fljótt bráðna í bráðnu lóðmálminu til að mynda málmefnasamband. Ókostir: Ferlið er flókið og ferlið þarf að vera strangt stjórnað til að ná góðum árangri. Það erfiðasta er að PCB yfirborðið sem hefur verið meðhöndlað með gulli er auðvelt að framleiða svartan disk, sem hefur áhrif á áreiðanleika.
3. Í samanburði við nikkel og gull hefur ENEPIG aukalag af palladíum á milli nikkels og gulls. Í útfellingarviðbrögðum við að skipta um gull mun raflausa palladíumlagið vernda nikkellagið og koma í veg fyrir það. Óhófleg tæring á endurnýjunargullinu; palladíum er að fullu undirbúið fyrir dýfingargullið á meðan það kemur í veg fyrir tæringu af völdum endurnýjunarhvarfsins. Útfellingarþykkt nikkels er yfirleitt 120~240μin (um 3~6μm), þykkt palladíums er 4~20μin (um 0,1~0,5μm); útfellingarþykkt gulls er yfirleitt 1~4μin (0,02~0,1μm). Kostir: Það hefur mikið úrval af forritum. Á sama tíma er nikkel-palladíum-gull tiltölulega á kafi í gulli, sem getur í raun komið í veg fyrir áreiðanleikavandamál við tengingar af völdum svarta diskagalla. Ókostir: Þótt nikkel palladíum gull hafi marga kosti er palladíum dýrt og af skornum skammti. Á sama tíma, eins og Immersion Gold, eru kröfur um vinnslustjórnun strangar.
Efnafræðilegir eiginleikar ródíns eru tiltölulega stöðugir og erfitt er að hvarfast við súlfíð og koltvísýringsgas í loftinu. Við stofuhita er það óleysanlegt í saltpéturssýru og söltum hennar og jafnvel óleysanlegt í vatni. Það er stöðugra fyrir ýmsum sterkum basaefnum, en ródín er leysanlegt í óblandaðri brennisteinssýru. Eðliseiginleikar ródíns eru tiltölulega góðir. Til viðbótar við góða slitþol og rafleiðni hefur það framúrskarandi endurspeglunargetu og endurkaststuðullinn getur náð 80% (silfur er 100%) og getur verið óbreyttur í langan tíma. Þess vegna er það oft notað sem andstæðingur-silfur aflitunarhúð. Eftir prófun getur 0,1um rhodium húðunin verndað silfurhúðina gegn mislitun í nokkur ár. Ródíumhúðin hefur mjög lágt snertiþol og mikla hörku, svo það er oft notað sem húðun fyrir snertipunkta.
Suðuárangur ródíns er ekki mjög góður, vegna þess að innra streita lagsins er tiltölulega mikið. Ródíumhúðunartækni byrjaði að nota í Bandaríkjunum árið 1930, en hún var aðallega notuð til skreytingar. Síðar, með hraðri þróun rafeindaiðnaðarins, gegndi ródínhúðun mikilvægu hlutverki við að koma í veg fyrir aflitun silfurs og rafmagnssnertipunkta. Á undanförnum árum hefur ródínhúðun orðið vinsælli í rafhúðun skartgripaiðnaðarins. Að raflaga lag af ródíum á yfirborði silfurskartgripa getur komið í veg fyrir aflitun silfurs. Verðið er ódýrt og það getur líka sýnt platínulíka áferð. Þar sem þéttleiki ródíns er miklu minni en platínu, er kostnaður við ródínhúðun aðeins lægri en platínuhúðun.
