TWS Bluetooth heyrnartól loftnet
Stærsta ástæðan fyrir því að Bluetooth heyrnartól eru svo vinsæl er sú að þau eru þráðlaus og losa sig við fjötra heyrnartóla með snúru. Bluetooth heyrnartól senda merki í gegnum útvarpsbylgjur, svo loftnetshönnun er mjög mikilvæg. Þessi grein kynnir stuttlega algengar tegundir loftneta sem notuð eru í handfestum stafrænum vörum.
1. PCB loftnet.
PCB loftnetið er loftnet sem er beint samsett úr koparþynnu á PCB hringrásarborðinu, sem hefur kosti lágs kostnaðar, mikillar lotustöðugleika og engin kembiforrit í framleiðslu. Ókosturinn er sá að það er aðeins hentugur fyrir eitt tíðnisvið og vegna þess að það er samsett úr PCB koparþynnu er loftnetsstaðan tiltölulega takmörkuð. Að auki þarf PCB loftnetið almennt stórt loftrými og stærð loftnetsins sjálfs er einnig stór. PCB loftnet eru mikið notuð í fartölvur, sjónvarpskassa osfrv. PCB loftnetin í Bluetooth heyrnartólum eru sýnd á eftirfarandi mynd:

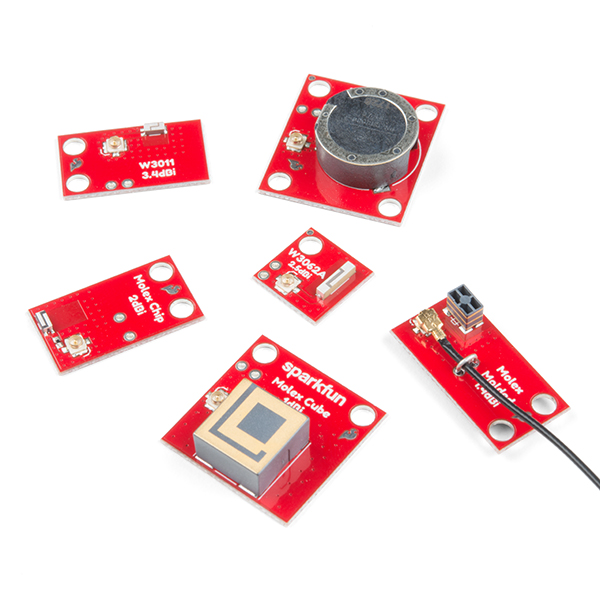

2. Keramik loftnet.
Keramikloftnetið er smækkað loftnet sem hentar fyrir Bluetooth tæki. Það tekur lítið pláss og hefur góða frammistöðu. Það hefur þrönga bandbreidd og það er erfitt að ná mörgum tíðnisviðum. Það getur í raun bætt samþættingu móðurborðsins og dregið úr takmörkun loftnetsins á auðkenni.; Hönnun þarf að flytja inn í upphafi skilgreiningar borðs. Keramik loftnet er skipt í blokk keramik loftnet og fjöllaga keramik loftnet:
Blokkloftnet: Allur keramikhlutinn er hertur við háan hita og síðan er málmhluti loftnetsins prentaður á yfirborð keramikblokkarinnar.
Fjöllaga loftnet: Kveikjan notar lághita sambrennsluaðferðina til að segja að fjöllaga keramikið sé staflað og stillt saman og síðan sintrað við háan hita, þannig að hægt sé að prenta málmleiðara loftnetsins á hvert keramik dielektrískt lag í samræmi við hönnunarkröfur, þannig að það geti í raun minnkað stærð loftnetsins og náð þeim tilgangi að fela loftnetið.
Þar sem rafstuðull keramiksins sjálfs er hærri en PCB hringrásarborðsins, getur notkun keramikloftnets í raun dregið úr stærð loftnetsins á meðan það tryggir frammistöðu loftnetsins. Ókosturinn við keramikloftnet er að þau eru í vandræðum með samræmi, þau eru stór og þau eru einnig takmörkuð þegar þau eru sett. Keramik loftnet eru mest notuð í IoT vörum, svo sem GPS loftnet og Bluetooth loftnet.

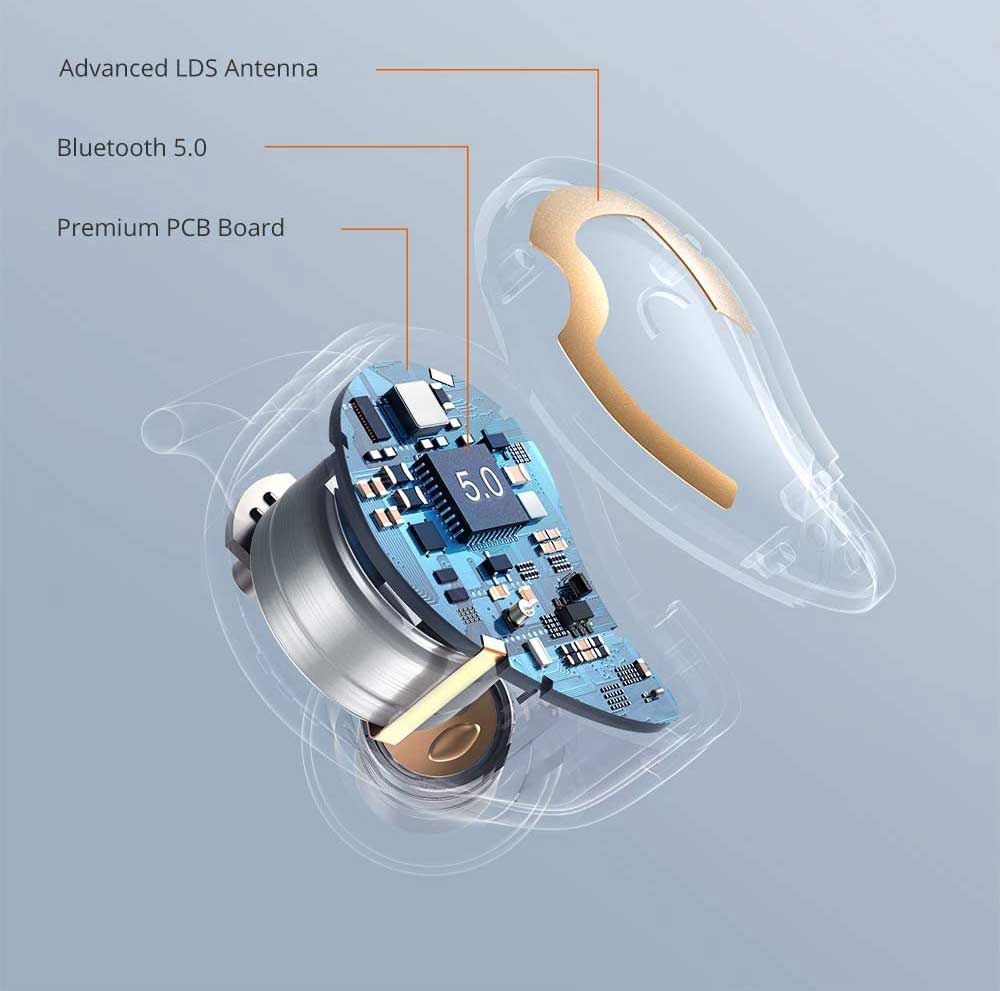

3. LDS loftnet.
LDS loftnetstækni er leysir-bein uppbyggingartækni, sem notar tölvu til að stjórna hreyfingu leysisins í samræmi við feril leiðandi mynstursins og varpar leysinum á mótaða þrívíddar plastbúnaðinn. Innan nokkurra sekúndna er hringrásarmynstrið virkjað. Meginreglan þess er svipuð og PCB loftnet, munurinn er sá að LDS notar lögun loftnetsins til að varpa leysi á plasthlíf og rafhúðun til að mynda málmloftnet innan nokkurra sekúndna. Stærsti ókosturinn við LDS loftnet er hár kostnaður og flókið ferli. Stærsti kosturinn er að hægt er að setja loftnetið beint aftan á hlífina þannig að úthreinsunarsvæði loftnetsins er stórt og loftnetsnýtingin mikil. Það er nú mikið notað í hágæða snjallsímum, snjallúrum/hljómsveitum og Bluetooth heyrnartólum.
