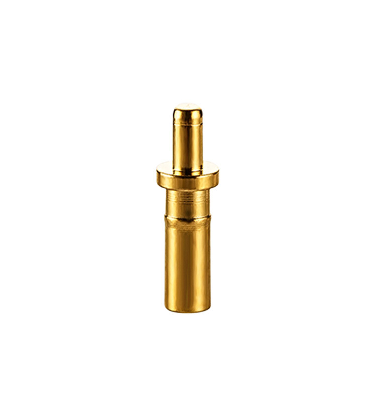

Grunnkynning á POGO PIN

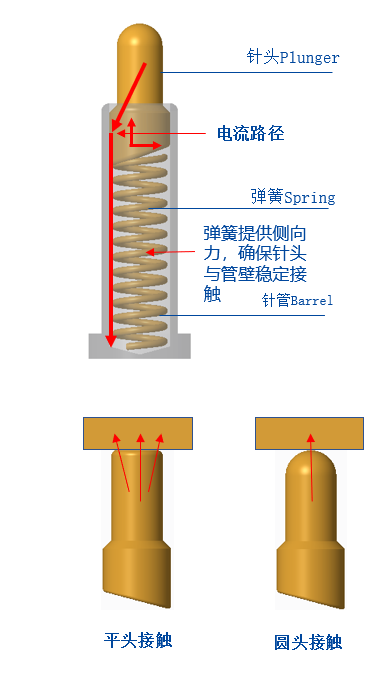

Af hverju er POGO PIN með skásniði uppbyggingu: Botninn á stimplinum á Pogo PIN er venjulega skáskipt bygging. Hlutverk skrúfaðrar uppbyggingar er að tryggja að Pogo pinninn haldi nálinni (stimpill) í snertingu við innri vegg nálarinnar (rör) þegar hún er að vinna þannig að straumurinn fari aðallega í gegnum. Gullhúðuð nál (stimpill) og nál (túpa) til að tryggja stöðugleika og lágt viðnám Pogo Pin.
Af hverju notar POGO PIN hringlaga höfuðbyggingu? Vegna þess að Pogo Pin er venjulega tiltölulega lítill er mýktin sem krafist er ekki svo sterk. Ef það er notað á rafmagnsbanka eða lýsingu er mýktin fjögur til fimm hundruð grömm eða jafnvel eitt eða tvö kíló. Auðvitað er betra að gera það flatt. , Snertiflötur flata höfuðsins er verulegur, og kraftur þess er nóg til að brjóta oxíðlag snertiflötsins og gera það að fullu snertingu. Flestir kringlóttu hausarnir eru notaðir á TWS Bluetooth heyrnartólum og snjallarmbandsúrum. Hámarks teygjanlegur kraftur fer ekki yfir 150 grömm (teygjanlegur kraftur fingurbjargar hleðsluboxsins er á milli 20-35gf), og snertingin milli yfirborðs og yfirborðs dreifist og koparsúlan við heyrnartólin endirinn verður ekki rofinn. Oxíðlagið er ófullnægjandi, sem veldur lélegri snertingu og lélegri snertingu. Á þessum tíma, ef hringlaga höfuðbygging er notuð til að ná snertingu frá punkti til yfirborðs, safnast teygjanlegur kraftur á einn punkt og snertingin verður náttúrulega miklu nægilegri.
Frammistöðubreyta/frammistöðubreyta
helstu frammistöðubreytur
A. Vinnuspenna: Minna en 12 Volt DC
B. Málstraumur: 1.0 Amper /Pin
C. Vinnuhitastig: -40 gráður til 85 gráður.
D. Geymsluhitastig: 25 gráður plús /-3 gráður.
E. Raki vinnuumhverfis: 10 prósent RH til 90 prósent RH
F. Ending (líftími): 10,000 lotur.
G. Snertiviðnám: 200 mOhm Max. @vinnandi högg
(Við vinnuslag: 200mOhm/Max)
Pogo Pin Framleiðsluferli
Pogo pin Samsetningaraðferð/samsetningaraðferð vöru
Pinni (stimpill): Gullhúðaður úr kopar (C36{{10}}4), þykkt rafhúðunarinnar er mismunandi eftir mismunandi notkun. Almennt, nikkelhúðað 1,25~2,5um (umreiknað í 50~100µ") og síðan gullhúðað 0,075 ~0,75um (umreiknað í 3~30µ"), eða samsett málunarferli.
Nálarrör (tunna): Gullhúðað úr kopar (C36{{10}}4), þykkt rafhúðunarinnar er mismunandi eftir tilvikum. Almennt, nikkelhúðað 1,25~2,5um (umreiknað í 50~100µ") og síðan gullhúðað 0,075 ~0,75um (umreiknað í 3~30µ") eða samsett málunarferli.

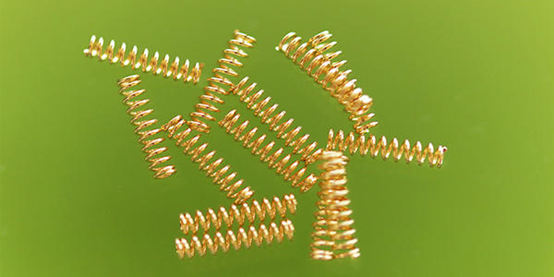

Vor: SUS 304 eða SWP (píanóvír)
Hús: PA46, PA9T, þar af PA4T og LCP sem hægt er að nota sem halógenfrítt efni
Hlíf (CAP): PA46, PA9T, þar af má PA4T og LCP vera úr halógenfríu efni
Hvaða breytur þarf að staðfesta þegar Pogo pinna er notað í framenda hönnun?
① Staðfestu fjarlægðina frá PCB borðinu að snertiflötur koparsúlunnar á heyrnartólendanum (þ.e. vinnuhæð POGO PIN).
② Staðfestu fjarlægðina frá PCB borðinu að plastyfirborði hleðsluboxsins (það er hámarkshæð POGO PIN nálarinnar, nálin má ekki fara yfir þessa hæð).
③ Staðfestu fjarlægðina milli miðju PIN-nálarinnar og miðju hringsins
(Staðfestu stærð hattsins þegar teipað er seinna til að koma í veg fyrir truflun við SMT plástur).
④ Staðfestu stærð PCB borðsins og plássið undir borðinu
(Bjartsýni og endurbætt fyrir POGO PIN).
PS: Mælt er með þvermáli PCB borðsins að vera 1,6 mm, og mælt er með því að þvermálið sé gert í gegnum borðbyggingu þannig að áhrifin verði betri og hefur eftirfarandi kosti: ① Plásturinn er stinnari; ② Nálarplássið er aukið, nálinni er forpressað meira og snertingin er nægjanlegri.
Af hverju ætti að skána botn nálarinnar: Ef hún er slétt, verður straumurinn leiddur af gorminni, sem gerir miklar kröfur til gormsins, og gorminn er svo þunnur að auðvelt er að brenna út.
