Reflow lóðun og bylgjulóðun í Pogo Pin Project
Almennt nota Pogo Pin tengi tvær lóðunaraðferðir: endurflæðislóðun og bylgjulóðun.

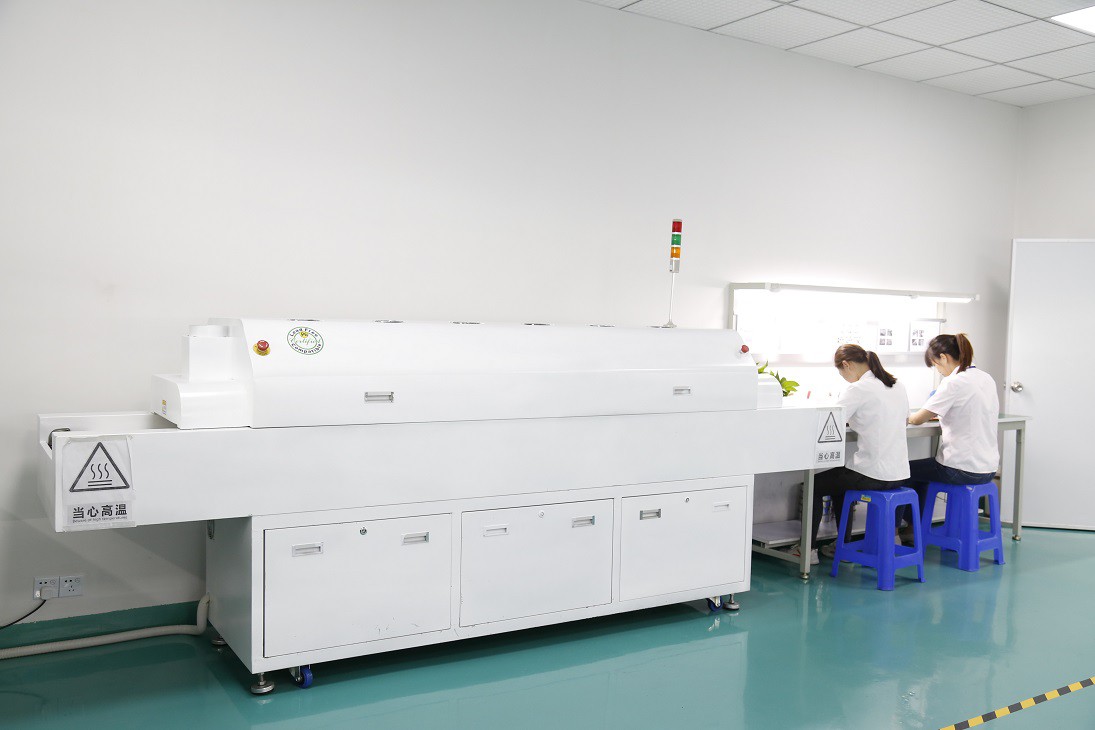

Reflow lóðun vísar til þess að bursta lóðmálma á yfirborð púðanna (snertiflötur) PCB borðsins. Eftir að einn eða fleiri rafeindaíhlutir hafa verið tengdir er lóðun framkvæmd með upphitun í endurrennslisofni með mörgum hitastigum til að ná varanlegu herðandi tengingu.
Stafrænar rafeindavörur nútímans eru að þróast í átt að ofurlítil, ofurfínn og ofurþunn. Hönnunarrými innri uppbyggingar er að verða meira og meira fyrirferðarmikið, hönnun PCB borðsins er að verða meira og meira fyrirferðarlítið, flugstöðvarvörur eru uppfærðar hraðar og hraðar og sölumagn eykst. Það er að verða hærra og hærra og bylgjulóðun og handlóðun hafa ekki getað mætt þróuninni. Aðeins með því að nota endurrennslislóðunartækni er hægt að framkvæma mikla nákvæmni, afkastamikil og hágæða SMT plástraframleiðslu. Pogo Pin tengi eru mikið notuð í rafrænum farsímum fyrir neytendur og iðnaðar rafeindavörur vegna smæðar þeirra, mikils endingartíma, stórs straums, fallegs útlits og þægilegrar byggingarhönnunar fyrir hönnunarfræðinga.
Pogo Pin tengi eru fáanleg á tvo vegu:

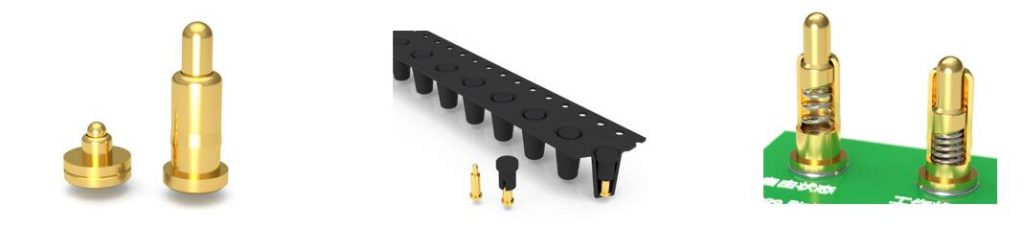

Sú fyrsta er flatbotna plásturgerðin, sem er fest á yfirborði PCB púðans. Við köllum það SMT yfirborðsfestingartækni, eins og sýnt er hér að neðan:
Annað er pinninn með hala pinna settur inn í PCB borð holu plástra suðu, við köllum það plug-in SMT plástur suðu, sem er líka tegund af reflow lóðun. Tilgangurinn með því að nota þessa aðferð er að bæta gripkraft íhlutanna. Það er fastara tengt við PCB borðið. Eins og sýnt er hér að neðan:
2. Bylgjulóðun

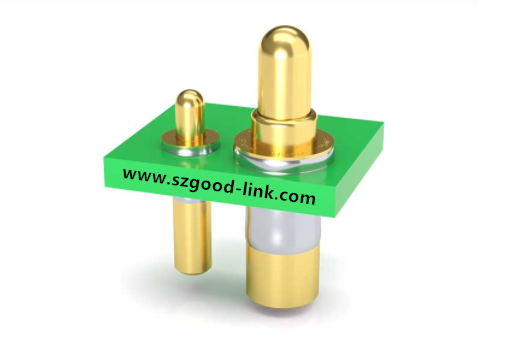

Bylgjulóðun er aðferð við að lóða íhluti með bráðnu lóðmálmi sem myndar lóðmálmöldutoppa. Þessi aðferð við lóðun krefst þess að pinnar íhlutanna séu fyrst settar í götin á PCB. Bylgjulóðun er hentugur fyrir rafeindaíhluti með innstungu pinna, en ekki fyrir rafeindaíhluti sem eru í eigin þyngd. Mjög létt og pinnalaus lóðun á SMD rafeindahlutum.
