Nú á dögum gera ótal raftæki eins og snjallsímar, spjaldtölvur, blóðsykursmælingar ofl strangari og strangari kröfur um stærð og innréttingarnar verða sífellt þrengri og því er ekki mikið pláss eftir fyrir tengi. Þannig að því minni sem tengið verður, því mikilvægara verður það. Þessi þróun sést einnig á sviði varnar- og geimferðamála, svo sem í gervihnöttum, stýriflaugum og flugvélakerfi, þar sem þéttleikakröfum er aðeins hægt að uppfylla með „smá“ tengjum. Þar sem eftirspurnin eftir smærri tengjum heldur áfram að aukast standa hönnunarverkfræðingar frammi fyrir nýjum áskorunum. Þeir geta ekki lengur sett tengihönnunina á lokastig verkefnisins. Örtengi krefjast umhugsunar. Það krefst þess að hönnuðir sjái fyrir margvíslega þætti eins og pökkun, endingu, straumflutningsgetu og skiptanlegleika.
Sjö áttir af litlu tengihönnun
1. Íhugaðu tengi snemma í hönnuninni
"Verkfræðingar hafa tilhneigingu til að einbeita sér að því að hanna heildarkerfið að þeir setja tengið alveg í lok hönnunarinnar," sagði Mitch, forstöðumaður vöruþróunarverkfræði okkar. "Þeim finnst tengið einfalt, þannig að þeir geta sett á lokastigið. Þá festast þeir við sína eigin hönnun." Hann hefur séð of margar sögur af hönnuðum sem flýta sér að hanna tengi á lokastigi hönnunar. Hann sagði okkur að í mörgum tilfellum þyrftu hönnuðir að velja óstöðluð tengi til að klára hönnunina, sem eykur ekki aðeins kostnað heldur seinkar afhendingartíma. Til að forðast slík vandamál mæla viðeigandi sérfræðingar með því að þú ættir að íhuga tengin sem þú munt nota snemma í hönnuninni og panta síðan hönnunarrými fyrir þau og hanna í kringum þau. „Það er engin ástæða fyrir þig að segja „Fyrst skaltu ákveða hvaða tengi þú þarft,“ sagði Morley, vöruþróunarverkfræðingur okkar, „en ef þeir gerðu það myndi það í raun spara þeim mikinn tíma og mikið fyrirhöfn.“
2. Skilja takmarkanir pláss
Þrátt fyrir að litlu borð-til-borð tengi séu venjulega minna en 1 mm þykk, eru þau einnig almennt notuð í þétt pakkað forrit. Til að bregðast við hugsanlegum umbúðavandamálum þurfa hönnuðir að huga að hringrásarsporum á PCB, sem og viðbótarvírum sem eru tengdir við tengin. „Vegna minni vallarins verður þú að þrengja ummerkin og vírana,“ sagði Mike Higashikawa, vörustjóri Molex svæðisins. Hafðu einnig í huga að sum tengi (td: sveigjanleg snúru tengi) bjóða upp á möguleika á að snúa fram og aftur. Þú þarft að huga að þessum snúningsaðferðum þegar þú hannar kerfið þitt. Til dæmis getur verið erfitt að komast að tengi sem er snúið aftur ef það er annar íhlutur að framan og aftan. Að lokum þurfa hönnuðir einnig að vera meðvitaðir um að yfirborðsfestingartæki geta stundum ekki séð um smærri íhluti. Í sumum tilfellum þurfa þeir nýja tómarúmstúta til að leysa þessi vandamál.
3. Finndu út núverandi burðargetu
Þegar tengistærð minnkar minnkar núverandi burðargeta tengisins líka. Venjulega geta örtengi séð á milli 200mA og 500mA, sem er um það bil helmingi hærri einkunn en stærri borð-til-borð tengjum. Til að vega upp á móti minni straumflutningsgetu gætu hönnuðir þurft að fjölga útstöðvum.
4. Íhugaðu stöðugleika lítilla/míkrótenginga
„Ég þarf að ráðleggja mér um þetta, ekki aðeins á hönnunarstigi heldur einnig í samsetningarferlinu til að halda þeim öruggum frá skemmdum.“ Morley, sérfræðingur í hönnun örtengja í RF forritum, minnir á að í hönnun sinni á hernaðarlegum, í geimforritum hafi helmingur tengjanna eyðilagst í prófunarfasa.
Takist ekki að taka málið til sín í fyrsta lagi gæti það aukið kostnað, sagði hann. Skemmd tengi krefjast endurstillingar, endurbóta og merkingar. Það gæti jafnvel verið þörf fyrir dýrari tengi sem hægt er að skipta um á vettvangi til að skipta um og slík breyting gæti bætt við hönnunartímanum í viðbót eða tvær vikur.
„Það skal tekið fram að forgangsraðaðu alltaf núverandi tengjum og ef þessi tengi eru ekki samhæf við hönnun þína skaltu íhuga að hanna þína eigin, sem getur sparað þér mikinn tíma,“ sagði Morley.
5. Íhugaðu að auðvelt sé að skipta út
Ef ytra byrði vörunnar er lokað, þá þarftu tengi sem hægt er að skipta um að utan. Annars þarftu að gera smá lóðavinnu.
„Því meira sem þú gerir það, því hæfari ertu í færni eins og suðu, en því meiri hætta er á skemmdum á öllu kerfinu,“ sagði Morley.
6. Skildu virknikröfur tengisins
Birgir þarf að viðskiptavinir tjái þarfir sínar að fullu, annars geta þeir misskilið þarfir viðskiptavina. Þetta er sérstaklega mikilvægt þegar framleiða þarf sérsniðin tengi.
„Það er mikilvægt að setja fram kröfur tengisins nákvæmlega,“ segir Story. „Ef það er óljóst eða sleppt eigum við á hættu að missa af lykilkröfum um hönnunina.“
7. Íhugaðu vélræna streitu
Hitastig, högg og titringur skapa allt streitu á milli tengi og hringrása. Sérfræðingar benda til þess að þú ættir að velja tengi sem forðast áhrif þessara krafta.
"Ég hef séð lóðmálmur sem hafa brotnað í sundur á sumum PCB borðum," sagði Morley. „Þegar tengi er þétt fest við borðið eða ytri burðarvirkið þarf það að standast högg og titring, annars verður það sprungur.“
Morley mælir með því að verkfræðingar noti samtengt kerfi til að lágmarka uppsöfnun álags milli uppsetningarbyggingarinnar og tengipunkta. „Það eru nokkrir birgjar sem bjóða upp á slík kerfi,“ sagði hann. "Hönnuðir ættu að fylgjast vel með þessu."

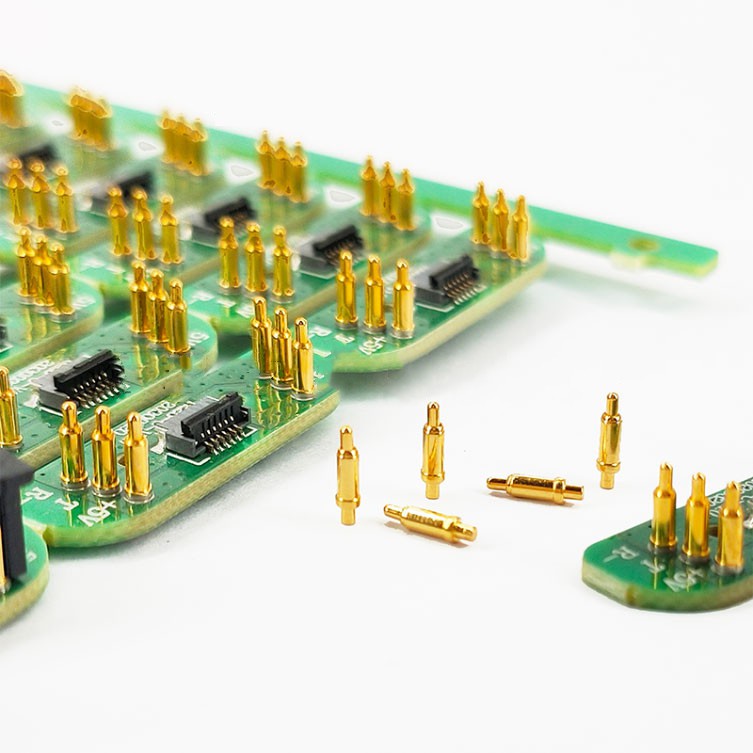

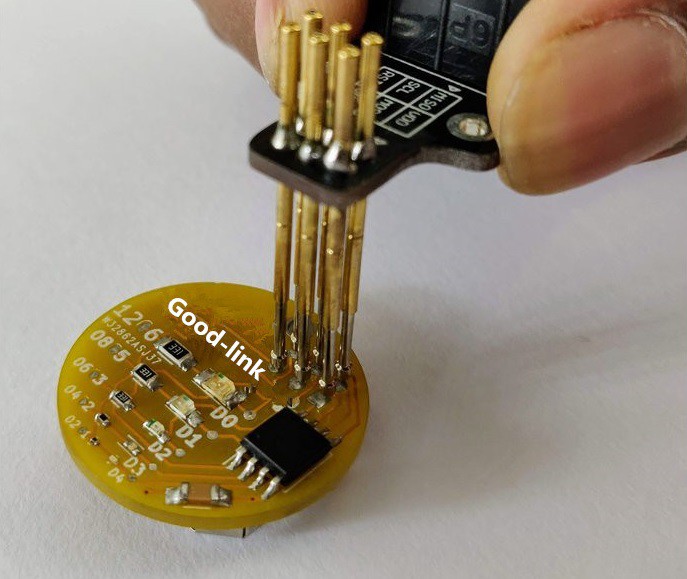

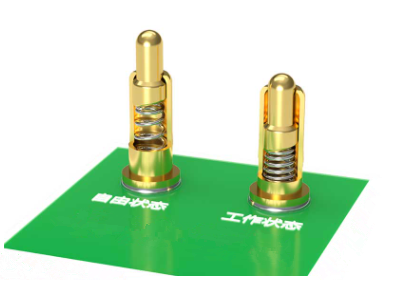

pogopin tengiframleiðendur framboð - Shenzhen ZZT Precision Electronics Co., Ltd.

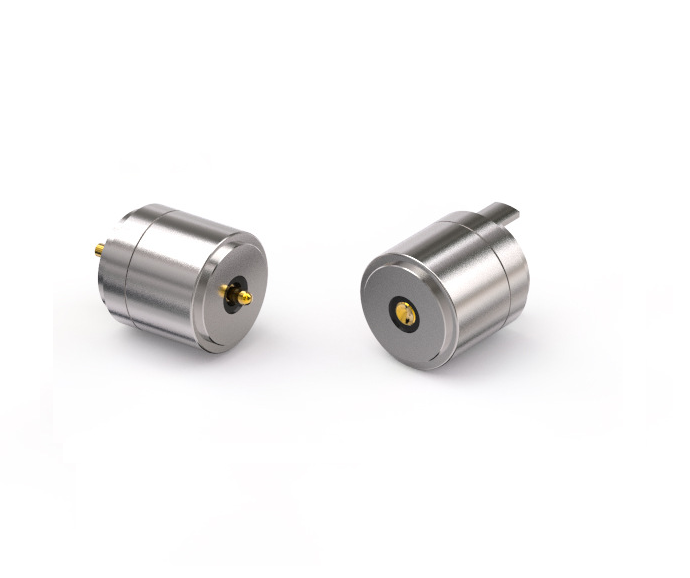

Stofnað árið 2007, það er hátæknifyrirtæki með nákvæmni tengingu sem leiðandi þátt og tækniþróun sem kjarna, samþættir R & D, framleiðslu og sölu. Helstu vörur okkar eru POGO PIN, POGO PIN tengi, segulmagnaðir tengi, segulmagnaðir hleðslugagnasnúrar og aðsogstengi. Vörur okkar eru mikið notaðar í snjallklæðnaði, farsímasamskiptum, stafrænum myndavélum, bifreiðum, lækningatækjum og öðrum sviðum.
